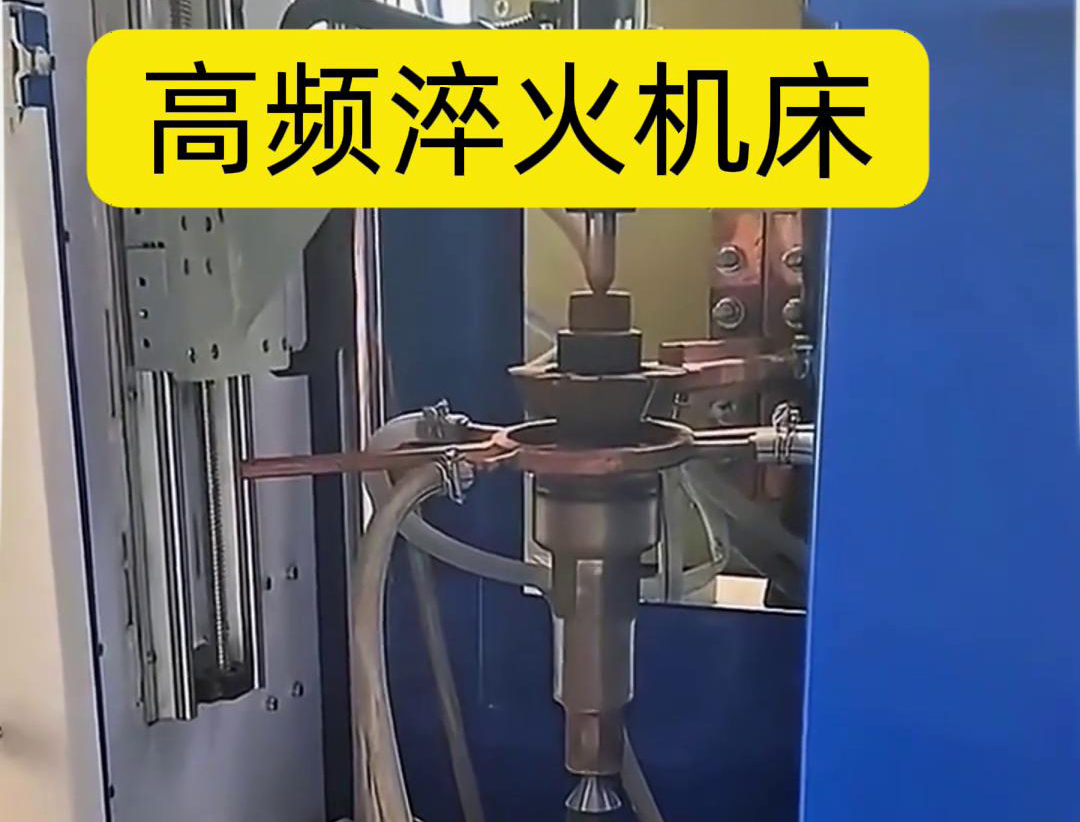

對于鏈輪、齒輪等傳動零部件而言，淬火工藝直接決定其耐磨性、抗疲勞性和使用壽命。海拓 IGBT 變頻高頻淬火機床，依托先進的電源技術與定制化加熱方案，為中高碳鋼、合金鋼等材質的鏈輪齒輪提供高效加熱、精準控溫、低耗節能的淬火解決方案，助力企業提升傳動件品質與生產效能。
- 頻率靈活可調：覆蓋 20-400kHz 頻段，根據鏈輪齒輪的模數、齒厚智能匹配頻率（如模數 m≤4 選用 200kHz，m＞6 選用 50kHz），確保淬硬層深度精準控制（1-3mm）；
- 能量高效輸出：采用 IGBT 功率器件，電源效率≥95%，較傳統電子管電源節能 30% 以上，降低單位工件淬火成本；
- 智能功率調節：支持 0-100% 功率連續可調，配合 PLC 控制系統，實現 “快速升溫→恒溫保溫→梯度冷卻” 的全流程自動化。

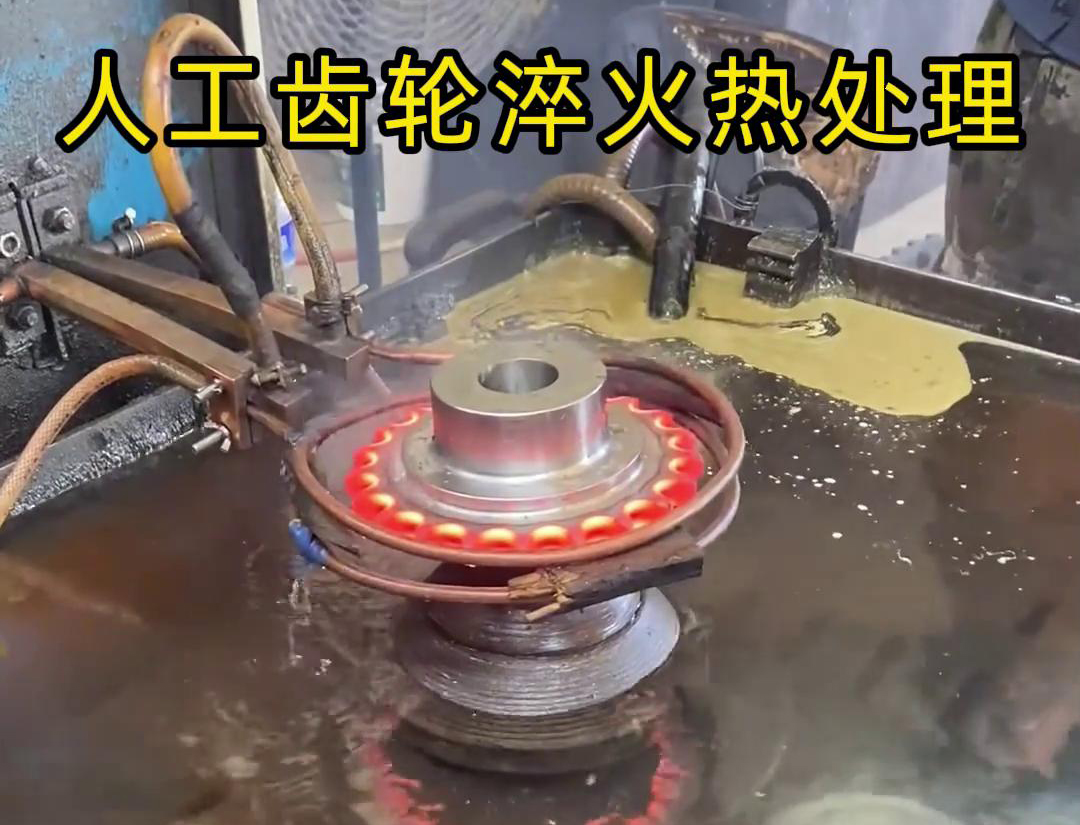

- 仿形線圈適配：根據鏈輪齒輪的齒形（如直齒、斜齒、鏈輪齒槽）設計仿形感應線圈，確保齒面、齒根等關鍵部位均勻受熱；
- 多工位線圈布局：針對批量生產需求，可設計多工位旋轉線圈，單次裝夾完成多個工件淬火，產能提升 2-3 倍；
- 柔性線圈創新：對于異形鏈輪（如帶凸臺、臺階軸的鏈輪），采用可彎曲柔性線圈，貼合復雜輪廓實現局部精準加熱。
| 材質類型 | 加熱溫度 | 保溫時間 | 冷卻介質 | 淬硬層深度 | 表面硬度 |
|---|
| 45# 中碳鋼（鏈輪） | 860-880℃ | 10-15 秒 | 水 / 鹽水 | 1.5-2.5mm | HRC50-55 |
| 20CrMnTi 合金鋼（齒輪） | 880-900℃ | 12-18 秒 | 油 | 2.0-3.0mm | HRC58-62 |
| QT500 球墨鑄鐵（鏈輪） | 820-850℃ | 8-12 秒 | 聚合物水溶液 | 1.0-1.8mm | HB220-250 |
- 線圈設計：立式仿形線圈，齒槽部位增設導磁體聚焦磁場；
- 工藝參數：頻率 80kHz，功率 30kW，加熱時間 12 秒，鹽水冷卻（濃度 5%）；
- 效果數據：齒面硬度 HRC52，淬硬層深度 2.0mm，耐磨性較傳統工藝提升 40%，疲勞壽命延長至 50 萬次循環。
- 線圈設計：臥式多工位旋轉線圈，同時加熱 4 個齒輪；
- 工藝參數：頻率 200kHz，功率 25kW，加熱時間 8 秒，快速油冷；
- 效果數據：齒根硬度 HRC58，變形量≤0.03mm，批量生產不良率＜1.5%，產能達 2000 件 / 8 小時。
| 維度 | IGBT 變頻高頻淬火機床 | 傳統鹽浴爐淬火 | 火焰淬火 |
|---|
| 加熱效率 | 8-15 秒 / 件 | 20-30 分鐘 / 批 | 1-3 分鐘 / 件 |
| 溫度精度 | ±5℃ | ±20℃ | ±15℃ |
| 能耗 | 0.5-1.2kWh / 件 | 5-8kWh / 批 | 2-4kWh / 件 |
| 工件變形率 | ≤0.05mm | 0.1-0.3mm | 0.08-0.2mm |
| 環保性 | 無廢水、廢氣排放 | 需處理鹽渣、廢氣 | 產生 CO、NOx 等污染物 |
- 鏈輪類：摩托車鏈輪、工業輸送鏈鏈輪、農機鏈輪（直徑 φ50-φ500mm）；
- 齒輪類：汽車齒輪、減速機齒輪、工程機械齒輪（模數 m=2-10）；
- 其他傳動件：齒條、凸輪、軸類零件的局部淬火。
- 上下料集成：可對接振動盤、機械手臂，實現 “上料→淬火→清洗→回火” 全流程自動化；
- 質量追溯系統：標配數據存儲功能，記錄每件工件的淬火參數，滿足 IATF16949 等質量管理體系要求；
- 多品種換型：通過更換線圈與調用預設程序，10 分鐘內完成不同規格工件的工藝切換，適合小批量多品種生產。
- 小批量生產：選擇 20-30kW 機型（占地面積≤2㎡），適配模數 m≤6 的鏈輪齒輪；
- 大規模生產：配置 50-100kW 機型 + 流水線，支持模數 m＞8 的重型工件淬火。
- 免費打樣：提供工件淬火試樣服務，出具硬度檢測報告與工藝方案；
- 定制開發：根據特殊材質或工藝需求，設計專屬線圈與控溫邏輯；
- 售后保障：設備終身維護，2 小時響應故障，48 小時內上門服務。
海拓 IGBT 變頻高頻淬火機床以 “技術創新 + 工藝定制” 為核心，為鏈輪齒輪淬火提供從設備選型、工藝設計到生產落地的全周期解決方案。無論是提升現有產線效率，還是開發高附加值傳動件，該設備均能以精準的淬火質量與高效的生產效能，成為企業升級的可靠伙伴。立即聯系我們，獲取專屬淬火方案與試樣機會！
|
