傳統標準高頻加熱機在平面熱處理中面臨靈活性不足、接觸式加熱易損傷工件等問題。通過軟鏈接手持感應加熱改造，將設備升級為非接觸式移動作業模式，兼顧加熱效率與工藝適應性，尤其適合復雜金屬平面（如模具表面、齒輪端面、導軌平面）的淬火、退火等熱處理工藝。以下是改造亮點、技術優勢及應用場景解析：
- 高頻能量柔性傳輸：
采用高純度無氧銅軟電纜（截面積 25-50mm2）連接主機與手持感應頭，可彎曲半徑≤150mm，突破傳統剛性電纜的活動限制，實現 360° 無死角作業。 - 低損耗傳導設計：
軟鏈接外層包覆耐高溫硅橡膠（耐溫 200℃）與屏蔽層，能量傳輸效率≥95%，較傳統硬鏈接減少 10% 以上損耗。

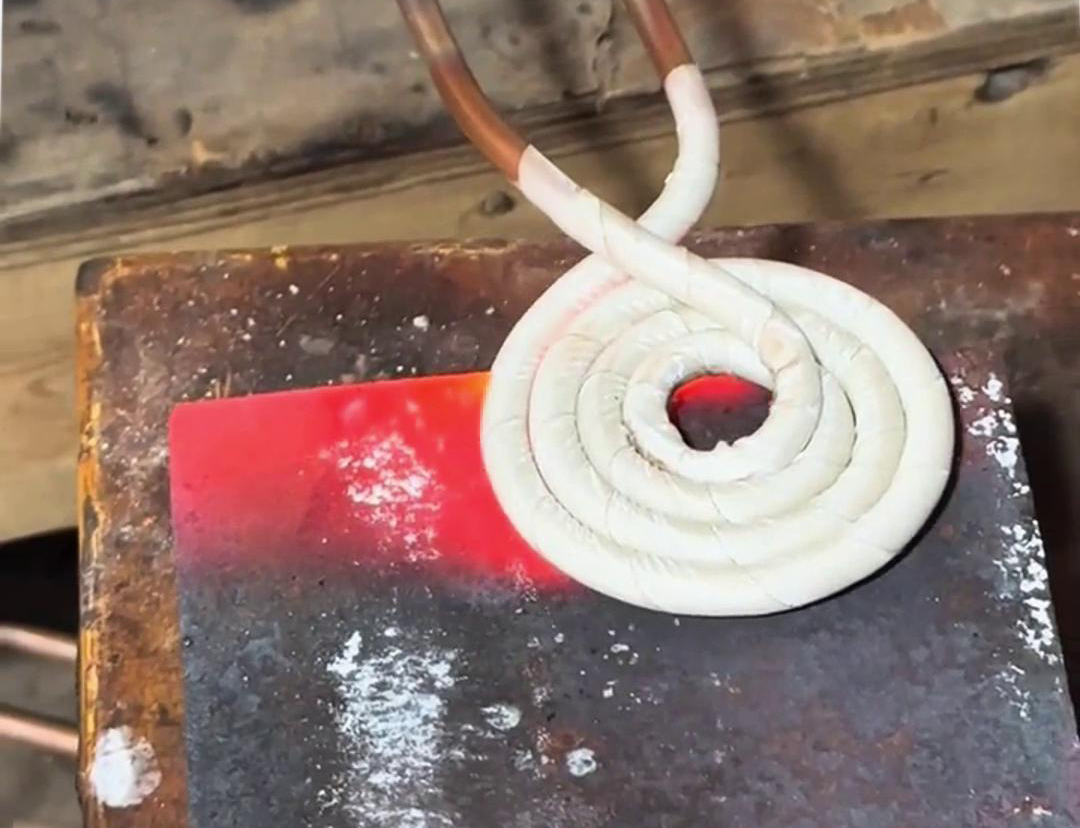

- 平面感應線圈優化：
- 設計為扁平矩形結構（如 100mm×50mm），磁場均勻覆蓋金屬平面，加熱區域溫度偏差≤±3℃；
- 采用多匝密繞工藝（匝數 8-12 匝），配合導磁體（鐵氧體磁芯）聚焦磁場，加熱深度可控在 0.5-2mm。
- 非接觸距離控制：
感應頭與工件表面保持 5-10mm 間距，避免接觸式加熱的機械磨損，特別適合高精度表面（如粗糙度 Ra≤0.8μm 的模具表面）。

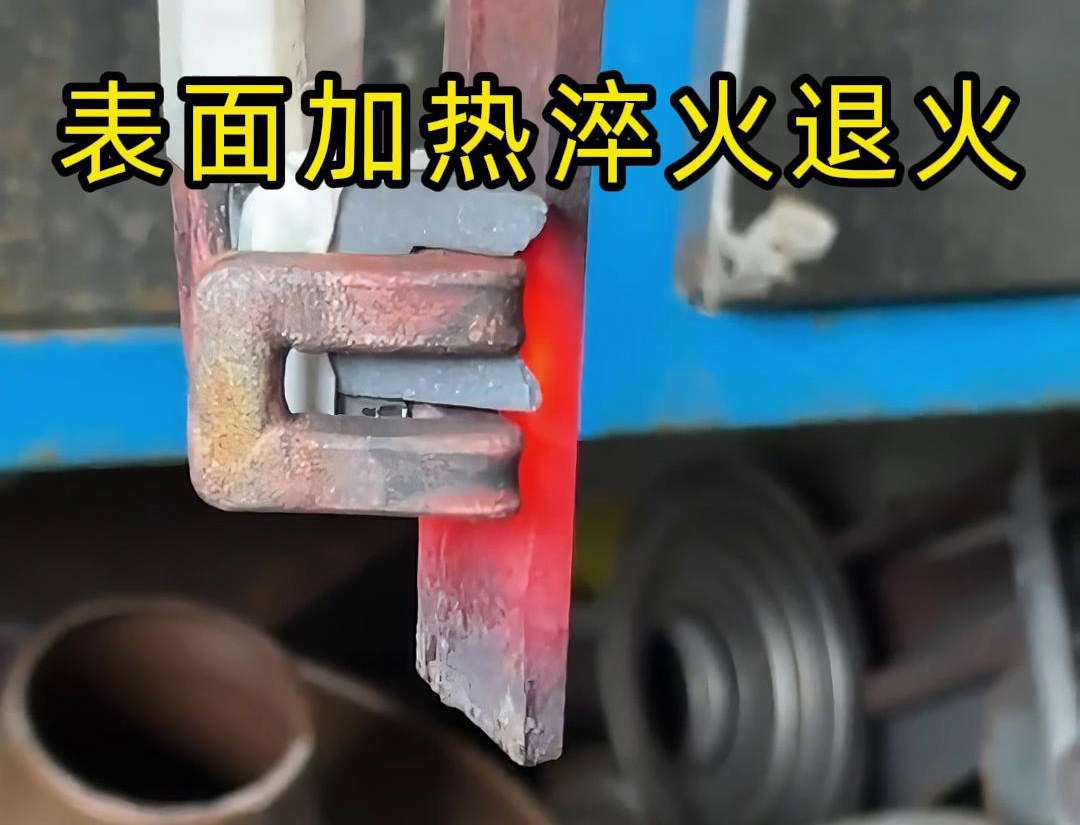

- 現場熱處理作業：

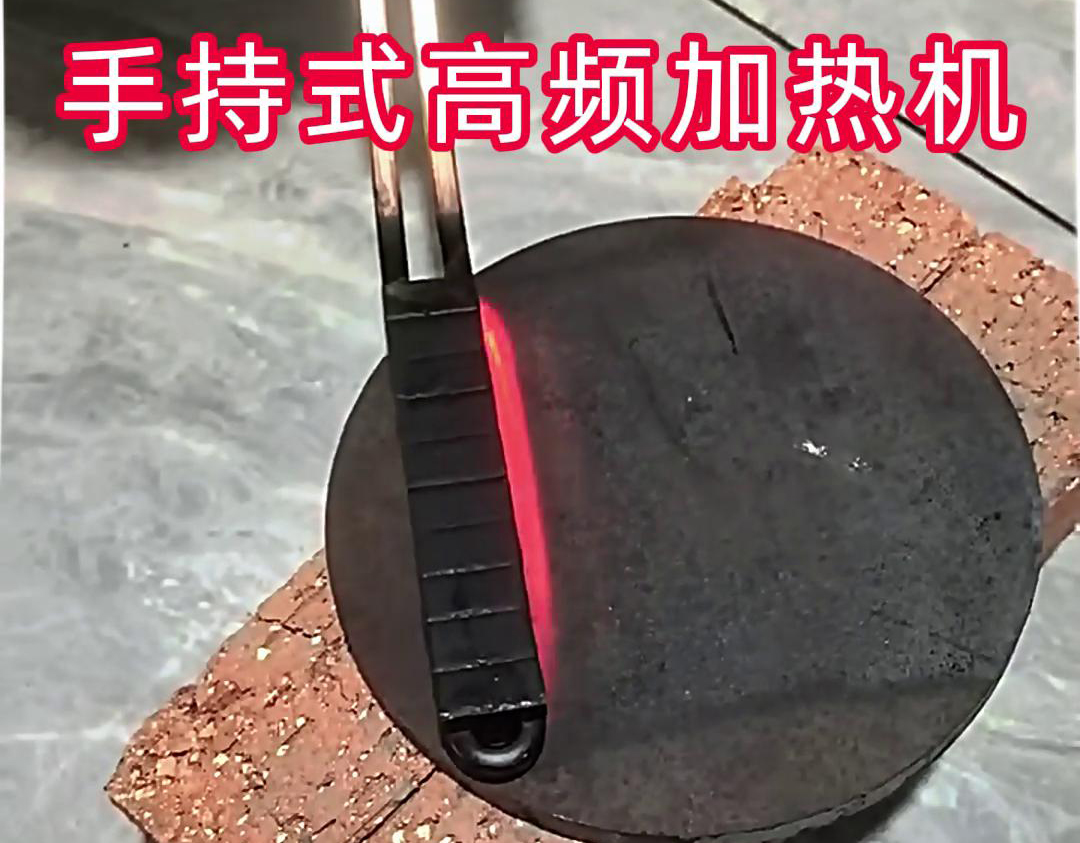

手持感應頭重量僅 1.2kg，搭配 5 米軟鏈接電纜，可深入大型設備內部（如注塑機模板、機床導軌）進行局部熱處理，無需拆卸工件，縮短停機時間 70% 以上。 - 多品種快速切換：
更換不同尺寸感應頭（如 50mm×30mm 小型頭、200mm×100mm 大型頭），5 分鐘內完成從齒輪端面（φ50mm）到大型平板（2000mm×500mm）的工藝切換。
- 無損傷熱處理：
避免傳統接觸式加熱（如火焰、烙鐵）對工件表面的劃傷或污染，特別適合電鍍層、涂層工件的局部熱處理。 - 精準溫度控制：
內置微型紅外測溫模塊（精度 ±2℃），實時反饋平面溫度，支持多段溫度曲線（如預熱 150℃→快速升溫至 850℃→緩冷至 500℃），滿足不同材質工藝需求（如 45# 鋼淬火、鋁合金退火）。
- 加熱速度提升：

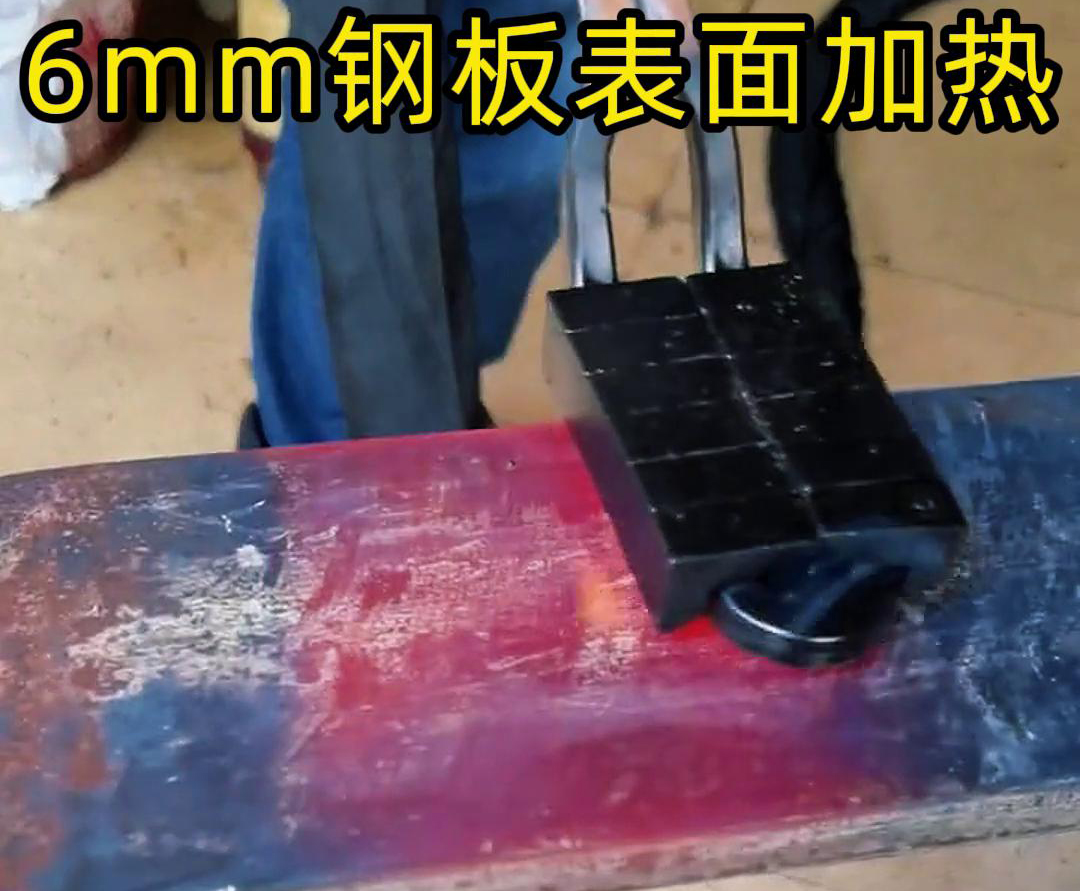

對 100mm×100mm×10mm 鋼板表面淬火，加熱至 850℃僅需 8 秒，較傳統火焰加熱（需 30 秒）效率提升 73%。 - 節能表現：
非接觸加熱避免能量向非工作面?zhèn)鲗В芎妮^傳統工藝降低 30%，處理 1㎡鋼板耗電約 0.5kWh。
- 工件：注塑模具型腔表面（材質 H13 鋼，硬度要求 HRC52-56）；
- 感應頭規格：150mm×80mm 矩形線圈，帶導磁體；
- 工藝參數：頻率 200kHz，功率 15kW，加熱時間 10 秒，水冷淬火；
- 效果：淬硬層深度 1.2mm，表面硬度 HRC54，耐磨性提升 3 倍，模具壽命延長至 50 萬次以上。
- 工件：汽車齒輪端面（材質 20CrMnTi，退火后硬度要求 HB180-220）；
- 感應頭規格：φ80mm 環形線圈，適配齒輪外徑；
- 工藝參數：頻率 100kHz，功率 8kW，加熱時間 6 秒，空冷；
- 效果：端面溫度均勻性 ±5℃，退火后殘余應力降低 60%，解決磨削開裂問題。
- 場景：機床導軌局部磨損修復后回火（長度 3000mm，材質 HT300）；
- 解決方案：手持感應頭沿導軌移動加熱（速度 50mm/s），功率 20kW，溫度控制 600±10℃；
- 效率：單人操作，30 分鐘完成整根導軌處理，較傳統爐式回火節約 8 小時。
| 維度 | 軟鏈接手持高頻加熱 | 傳統火焰加熱 | 固定式高頻加熱 |
|---|
| 移動性 | 靈活便攜，適應復雜工位 | 需固定氣源，受限 | 設備固定，工件搬運困難 |
| 加熱精度 | 溫度偏差 ±3℃ | 偏差 ±15℃ | 偏差 ±5℃ |
| 表面損傷風險 | 無接觸，零損傷 | 火焰沖擊易氧化 | 需工裝接觸定位 |
| 能耗 | 0.3-0.8kWh/㎡ | 1.5-2kWh/㎡ | 1-1.2kWh/㎡ |
- 適用機型：功率 10-30kW 的標準高頻加熱機（頻率 100-400kHz）；
- 改造套件：
- 軟鏈接電纜（長度 3-5 米，定制彎曲半徑）；
- 手持感應頭（含線圈、測溫模塊、操作手柄）；
- 智能溫控手柄（集成啟停開關、功率調節旋鈕）。
| 型號 | 功率 | 頻率范圍 | 軟鏈接長度 | 感應頭重量 | 最大處理面積 |
|---|
| HT-HS-15 | 15kW | 100-300kHz | 5m | 1.2kg | 200mm×100mm |
| HT-HS-30 | 30kW | 80-200kHz | 3m | 1.8kg | 300mm×150mm |
- 力控手柄：內置壓力傳感器，確保感應頭與工件間距恒定，避免因手持抖動導致的加熱不均；
- AR 視覺引導：通過增強現實技術實時顯示溫度分布，輔助操作人員精準控制加熱路徑。
- 移動速度控制：
平面加熱時移動速度建議 50-100mm/s，過快易導致加熱不足，過慢可能過熱；
例：處理硬度 HRC45 的模具表面時，移動速度 60mm/s 可獲得均勻淬硬層。 - 多遍加熱策略：
對厚度＞5mm 的工件，采用 “先快速預熱→再勻速加熱” 的兩遍工藝，減少單次加熱時間過長導致的變形。
- 軟鏈接檢查：每周目視檢查電纜外皮是否破損，每月用萬用表檢測導線導通電阻（應＜0.01Ω）；
- 感應頭保養：使用后及時清理線圈表面金屬飛濺物，定期用酒精擦拭測溫模塊透鏡，確保檢測精度。
軟鏈接手持感應加熱改造，讓標準高頻加熱機從 “車間固定設備” 轉變?yōu)?“移動熱處理專家”，尤其在以下領域創造顯著價值：
- 機械維修行業：現場修復磨損部件，減少工件拆卸與運輸成本，維修效率提升 50% 以上；
- 精密加工行業：非接觸加熱保護工件表面精度，滿足航空航天部件的嚴苛工藝要求；
- 小批量生產場景：替代大型熱處理爐，降低設備投資門檻，適合中小制造企業靈活生產。
通過技術創新，高頻加熱設備正從 “標準化” 走向 “定制化 + 移動化”，為金屬熱處理工藝帶來更廣闊的應用空間。無論是復雜曲面還是大型平面，這款改造后的手持設備都能以 “精準、靈活、高效” 的特性，成為工業現場的熱處理得力助手。
|
