在不銹鋼管制造領(lǐng)域，傳統(tǒng)焊接方式（如氬弧焊、手工電弧焊）面臨效率低、人工成本高、焊縫質(zhì)量不穩(wěn)定等難題。海拓手持式高頻焊機憑借非接觸加熱、精準控溫、便攜靈活的核心優(yōu)勢，成為各大工廠主流焊接方式，讓不銹鋼管焊接從 “技術(shù)門檻高” 變?yōu)?“有手就能操作”。以下從技術(shù)原理、實戰(zhàn)優(yōu)勢、應用場景解析其革新性。
- 渦流效應快速升溫：

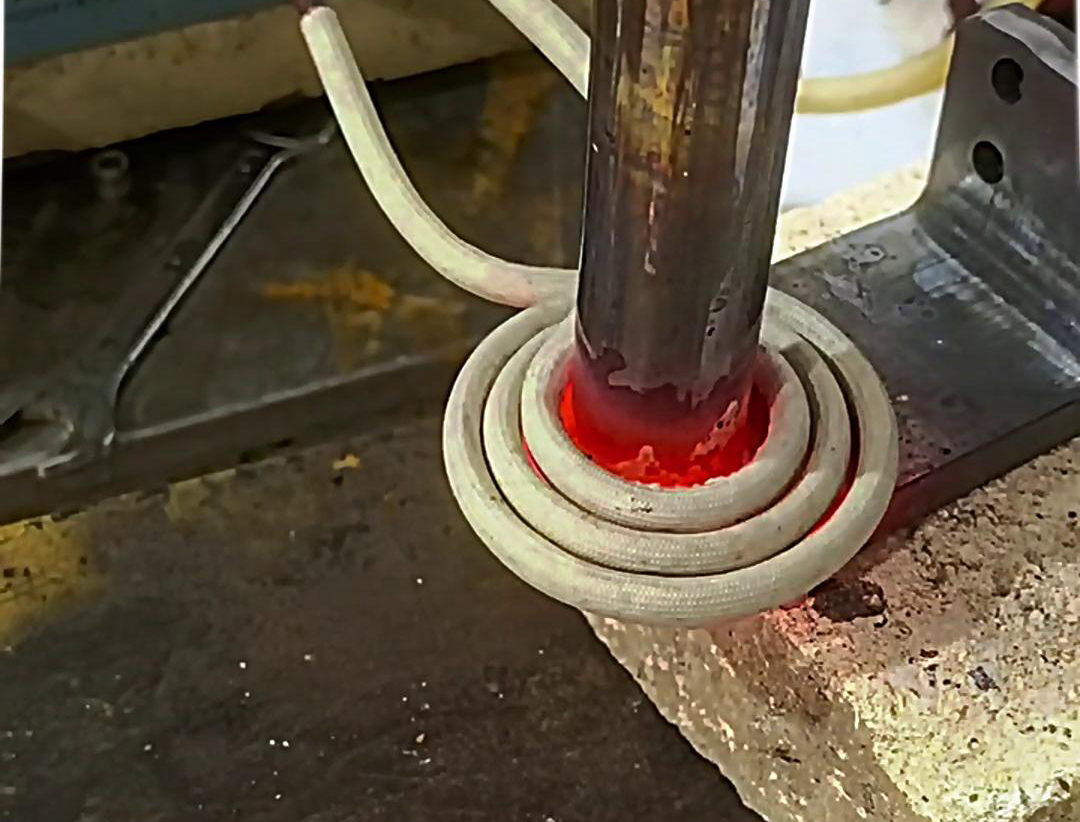

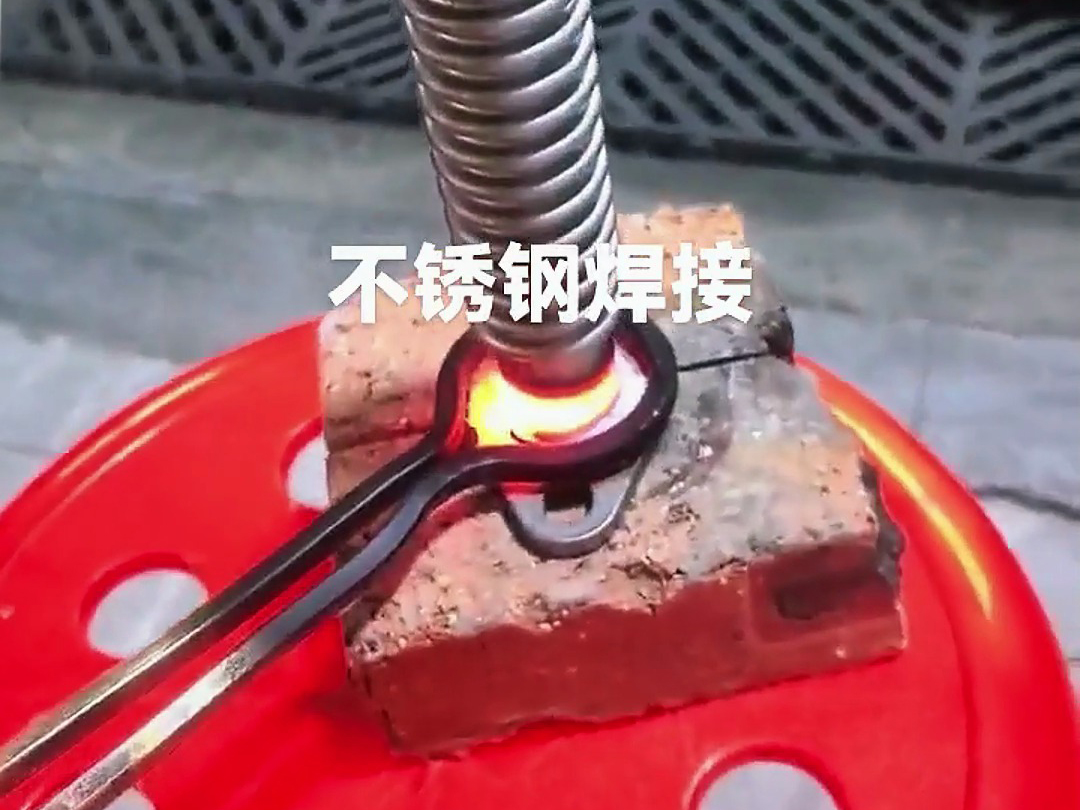

手持感應線圈通入 200-400kHz 高頻電流，在不銹鋼管表面激發(fā)渦流，加熱速度可達 100℃/ 秒，10 秒內(nèi)即可將 304 不銹鋼（熔點 1400℃）加熱至釬焊溫度（1100-1200℃）。 - 集膚效應精準控深：
通過調(diào)節(jié)頻率控制加熱深度，如焊接壁厚 1.5mm 的不銹鋼管時，選用 200kHz 頻率，集膚深度僅 0.3mm，確保焊縫熔透而不燒穿。
- 無接觸損傷風險：
感應線圈與工件保持 5-10mm 間距，避免傳統(tǒng)焊槍接觸導致的表面劃傷，特別適合鏡面不銹鋼管（表面粗糙度 Ra≤0.8μm）焊接。 - 多位置靈活焊接：
手持設計配合 3 米柔性電纜，可深入管道夾層、設備內(nèi)部等復雜空間，完成傳統(tǒng)設備難以觸及的仰焊、橫焊等位置。
| 維度 | 海拓手持高頻焊 | 傳統(tǒng)氬弧焊（單人操作） | 效率對比 |
|---|
| 焊接速度 | 20-30mm / 秒 | 5-8mm / 秒 | 提升 3-5 倍 |
| 日產(chǎn)能（8 小時） | 200-300 米管材 | 50-80 米管材 | 提升 4 倍 |
| 人工成本 | 1 人（普工） | 1 名持證焊工 + 1 名輔助工 | 減少 50% |
- 力學性能：
- 抗拉強度≥520MPa（達到母材 90%），優(yōu)于氬弧焊的 450MPa；
- 彎曲試驗（90°）無裂紋，符合 ASME BPVC 焊接標準。
- 外觀與精度：
- 焊縫寬度均勻（3-5mm），表面氧化層厚度≤5μm，可直接通過酸洗或拋光達到鏡面效果；
- 焊接變形量≤0.1mm/m，適配高精度不銹鋼管（如醫(yī)療級流體管道）。
- 節(jié)能表現(xiàn)：
焊接 1 米 φ50mm 不銹鋼管耗電僅 0.15kWh，較氬弧焊（0.5kWh / 米）節(jié)約 70% 能耗。 - 綠色工藝：
- 無電焊煙塵（PM2.5 排放≤1mg/m3），低于國標 10mg/m3 要求；
- 無弧光輻射，操作人員無需佩戴防護面罩。
- 場景：飲料廠無菌管道（材質(zhì) 316L，壁厚 2mm，直徑 φ89mm）；
- 工藝參數(shù)：
- 頻率 200kHz，功率 10kW，加熱時間 8 秒 / 焊點；
- 感應線圈：定制環(huán)形線圈，配合氬氣保護（流量 5L/min）；
- 效果：
- 焊縫通過 1.6MPa 氣密測試，菌落總數(shù)＜10CFU/100mm2，符合 FDA 食品接觸標準；
- 單人單日完成 50 米管道焊接，較傳統(tǒng)工藝縮短工期 3 天。
- 場景：換熱器不銹鋼管束焊接（φ19mm×1mm，長度 3 米）；
- 解決方案：
- 手持焊機集成至機械手臂，實現(xiàn) “自動上料 - 焊接 - 檢測” 全流程自動化；
- 多工位同步作業(yè)：4 組機械手臂同時焊接管束兩端，節(jié)拍時間≤20 秒 / 根；
- 產(chǎn)能：單條產(chǎn)線日產(chǎn)能達 2000 根，不良率＜0.5%，較人工焊接提升 8 倍效率。
- 場景：商場不銹鋼扶手斷裂修復（φ38mm×1.2mm，壁厚 1.2mm）；
- 便攜優(yōu)勢：
- 設備重量僅 1.8kg，搭配移動電源（220V 車載電源），10 分鐘內(nèi)抵達現(xiàn)場；
- 焊接過程：定位斷裂處→預置釬料→手持焊接 6 秒→冷卻 10 秒，修復后強度達母材 85%。
| 不銹鋼材質(zhì) | 壁厚（mm） | 頻率（kHz） | 功率（kW） | 焊接速度（mm/s） |
|---|
| 304/316L | 0.8-2 | 200-300 | 8-12 | 20-25 |
| 430/201 | 2-3 | 100-200 | 12-15 | 15-20 |
| 型號 | 功率 | 重量 | 適用管徑范圍 | 典型應用 |
|---|
| HT-SH-10 | 10kW | 1.8kg | φ6-φ89mm | 食品管道、裝飾工程 |
| HT-SH-15 | 15kW | 2.2kg | φ10-φ159mm | 工業(yè)管道、換熱器管束 |

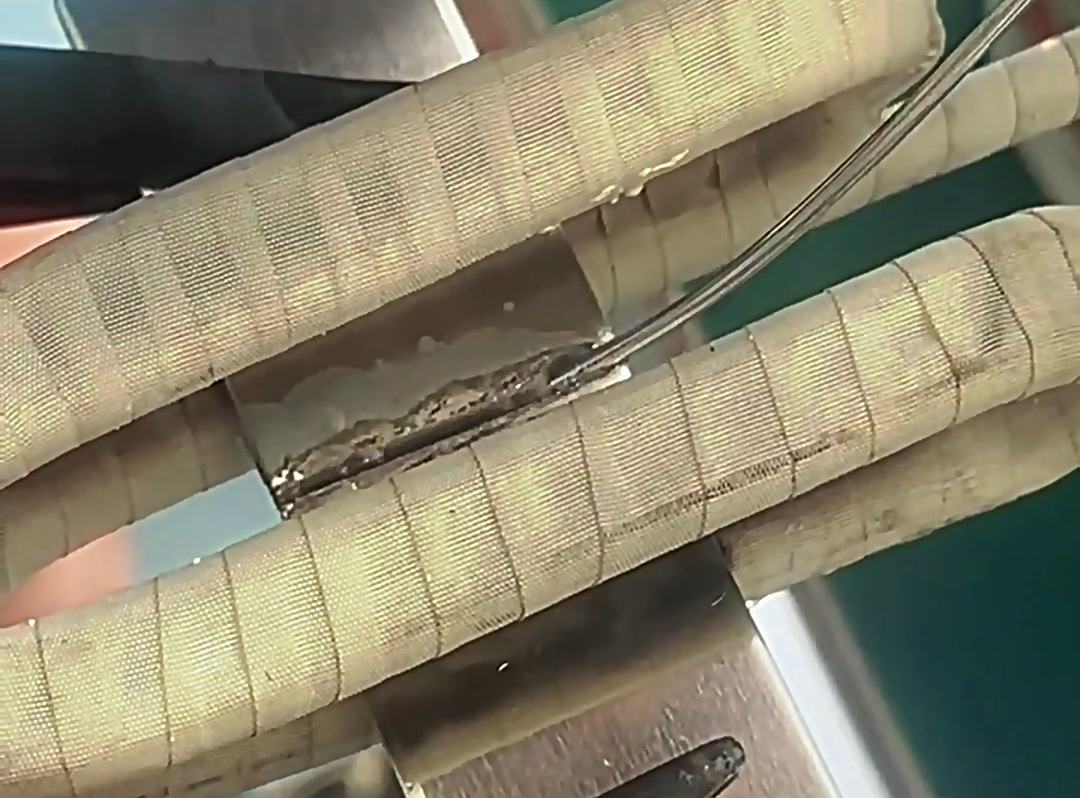

- 釬料推薦：
- 304 不銹鋼：銀基釬料（如 HL304，含銀 45%），熔點 660-725℃；
- 厚壁管（≥3mm）：鎳基釬料（如 BNi82CrSiB），高溫強度更優(yōu)。
- 助焊劑優(yōu)化：
使用無氯氟化物的環(huán)保助焊劑（如松香基活性劑），焊接后用酒精擦拭即可，無需強酸清洗。
| 維度 | 高頻手持焊 | 氬弧焊 | 手工電弧焊 |
|---|
| 熱輸入控制 | 非接觸精準聚焦 | 電弧擴散難控制 | 熱變形大 |
| 焊工技能要求 | 普工（培訓 1 小時） | 持證焊工（2 年經(jīng)驗） | 高級技工 |
| 焊縫缺陷率 | ＜1% | 5-8% | 10-15% |
| 后處理成本 | 無需打磨 | 需拋光去除氧化皮 | 需噴砂處理 |
- 試焊驗證：提供不銹鋼管樣品（材質(zhì)、壁厚、管徑），免費測試焊縫強度與外觀；
- 定制方案：根據(jù)工廠產(chǎn)線布局，設計手持焊單機作業(yè)或集成至自動化線的方案；
- 培訓支持：2 小時實操培訓 + 3 天現(xiàn)場指導，確保工人熟練操作。
- 設備投資：約 12 萬元（含 HT-SH-15 主機 + 配件）；
- 成本節(jié)約：
- 人工成本：減少 2 名焊工，年節(jié)約薪資 16 萬元；
- 能耗成本：年節(jié)約電費約 3.6 萬元（較氬弧焊節(jié)約 70%）；
- 廢品率降低：從 8% 降至 1%，年節(jié)約材料成本 5 萬元；
- 投資回收期：約 6 個月。
海拓手持式高頻焊機以 “效率革命、質(zhì)量躍升、操作極簡” 的特性，成為不銹鋼管焊接領(lǐng)域的 “工廠新寵”。從食品醫(yī)藥的精密管道到工業(yè)設備的大型管件，其憑借技術(shù)優(yōu)勢持續(xù)顛覆傳統(tǒng)工藝。選擇高頻焊接，不僅是選擇一臺設備，更是選擇一種 “降本增效、綠色智能” 的生產(chǎn)方式 —— 讓每一道焊縫，都成為工廠競爭力的堅實支撐。
|
