鏟車鏟牙作為直接接觸物料的關鍵部件，在挖掘、搬運礦石、砂石等堅硬物料時，需承受劇烈摩擦與沖擊，其硬度和耐磨性直接決定使用壽命。中頻淬火熱處理通過對鏟牙表面的精準硬化，成為提升其性能的高效方案，既能保證處理質量的穩(wěn)定性，又能適配批量生產(chǎn)需求。
中頻感應加熱設備（頻率 1-10kHz）針對鏟牙（多為高錳鋼或低合金鋼材質）的結構特點，實現(xiàn)針對性處理：

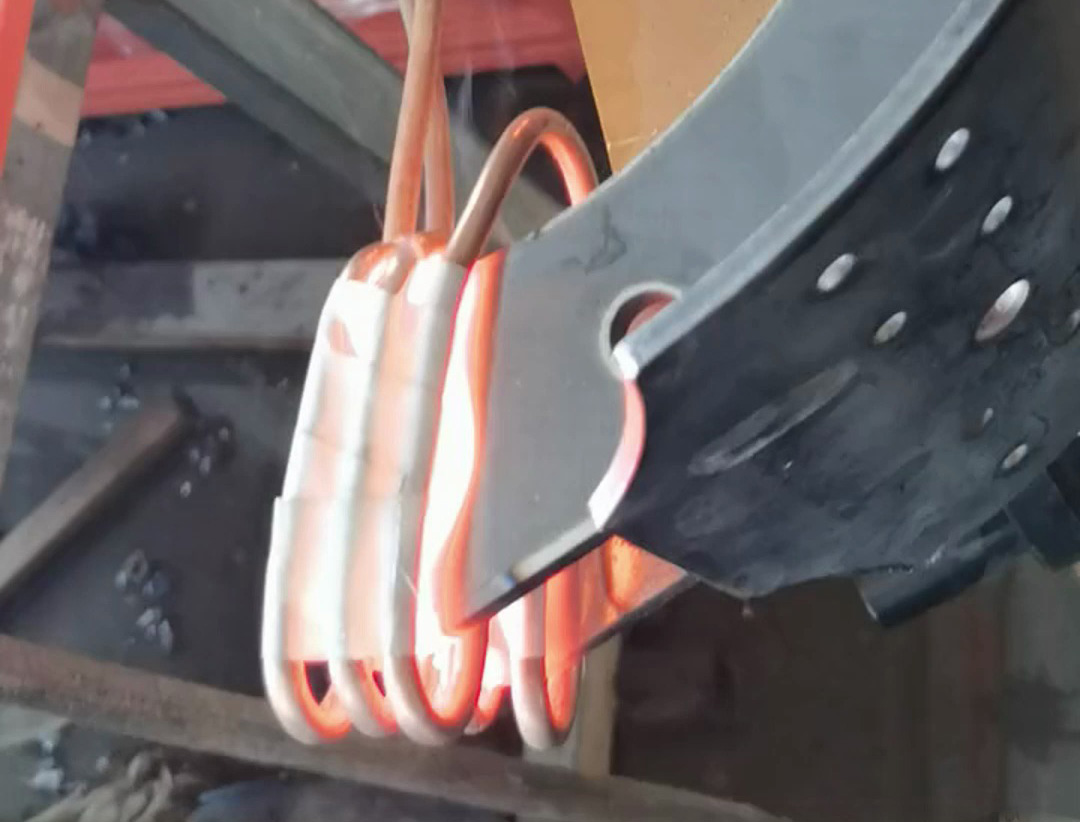

- 局部高效加熱：采用仿形感應線圈，聚焦于鏟牙的刃部及受力面（磨損最嚴重區(qū)域），使其在 3-5 分鐘內快速升溫至 850-900℃（奧氏體化溫度），而非磨損區(qū)域受熱較少，避免整體性能受損；
- 淬硬層精準控制：通過調節(jié)功率與加熱時間，將硬化層深度控制在 3-5mm（高錳鋼鏟牙適配值），既保證表面高硬度（HRC50-55），又保留芯部韌性（沖擊韌性≥25J/cm2），防止鏟牙在沖擊載荷下崩裂；
- 批量一致性強：中頻加熱的溫度均勻性（溫差≤±30℃）遠優(yōu)于火焰淬火，配合自動化淬火液噴淋系統(tǒng)（壓力 0.3-0.5MPa），同一批次鏟牙的硬度偏差可控制在 ±2HRC 內，解決了傳統(tǒng)工藝中 “有的過硬易斷、有的過軟易磨” 的問題。
某礦山機械公司的測試數(shù)據(jù)顯示，經(jīng)中頻淬火的鏟牙，使用壽命較未處理鏟牙延長 2-3 倍，單臺鏟車的鏟牙更換頻率從每月 1 次降至每 3 個月 1 次，顯著降低設備維護成本。
中頻淬火技術特別適合三類鏟車鏟牙處理：
- 礦山用重型鏟牙：針對高強度磨損，硬化層深度可增至 5mm，表面硬度提升至 HRC55-58；
- 建筑工地中型鏟牙：平衡耐磨性與韌性，硬化層 3-4mm，適應砂石混合物料的沖擊；
- 農業(yè)輕型鏟牙：側重刃部硬化，減少土壤黏連，硬化層 2-3mm 即可滿足需求。
工藝實施中需注意：
- 材質預處理：鏟牙鑄造后需先進行退火消除應力，避免淬火時開裂；
- 冷卻介質選擇：高錳鋼鏟牙宜采用水基淬火液（冷卻速度快），低合金鋼可選用油淬（減少變形）；
- 后續(xù)回火：淬火后需經(jīng) 200-250℃低溫回火，消除殘余應力，穩(wěn)定尺寸精度（鏟牙變形量控制在 0.5mm 以內）。
在批量生產(chǎn)中，中頻淬火熱處理的效率優(yōu)勢顯著：單臺設備每小時可處理 15-20 個鏟牙，較傳統(tǒng)鹽浴淬火提升 50% 以上。設備維護需重點關注：
- 每周清理感應線圈內的氧化皮堆積，防止磁場畸變；
- 每月檢查線圈與鏟牙的貼合度（間隙保持 5-8mm），確保加熱均勻；
- 每季度校準測溫系統(tǒng)，避免因溫度偏差導致的硬度不合格。
從中頻淬火熱處理的應用效果來看，其在鏟車鏟牙的性能提升中，既解決了 “耐磨與抗沖擊難以兼顧” 的行業(yè)痛點，又通過批量處理的一致性降低了生產(chǎn)成本，是鏟牙制造與翻新過程中的關鍵工藝，直接為鏟車的高效作業(yè)提供保障。
若您有各類鏟牙或類似耐磨件的淬火熱處理需求，可通過中頻感應加熱技術定制解決方案，平衡硬度、韌性與使用壽命，歡迎進一步咨詢工藝細節(jié)。
|
