在制冷空調(diào)分歧管路（多為銅管、鋁管連接）的焊接中，手持式高頻加熱機(jī)憑借 “高效、精準(zhǔn)、安全” 的特性，成為近年來快速流行的焊接工具。相比傳統(tǒng)火焰焊接，它在銅管與鋁管的異種材料焊接中展現(xiàn)出不可替代的優(yōu)勢，徹底解決了火焰焊接的痛點，重新定義了管路焊接的標(biāo)準(zhǔn)。
制冷空調(diào)的分歧管路（如多聯(lián)機(jī)分岐器與連接管）需要將不同直徑的銅管、鋁管（或銅鋁接頭）焊接成一體，要求：
- 焊接處密封嚴(yán)實（避免冷媒泄漏，泄漏率需≤1×10?? Pa?m3/s）；
- 熱影響區(qū)?。ㄣ~管、鋁管壁厚僅 0.8-1.5mm，過熱易導(dǎo)致管壁變薄、強(qiáng)度下降）；
- 焊接效率高（批量生產(chǎn)時單接頭焊接時間需≤15 秒）。
傳統(tǒng)火焰焊接（氧乙炔焊）難以滿足這些需求，而手持式高頻焊機(jī)恰好精準(zhǔn)匹配：
- 高頻焊機(jī)：通過 U 型或環(huán)形感應(yīng)線圈，將高頻電流（100-200kHz）聚焦于焊接接頭，僅加熱焊點區(qū)域（直徑 5-10mm），銅管、鋁管的熱影響區(qū)≤2mm，管壁無燒損、不變形；
- 實例：φ12mm 銅管與 φ10mm 鋁管焊接，高頻加熱 10 秒，焊點溫度達(dá) 650℃（焊料熔點），管身距焊點 5mm 處溫度僅 80℃，完全不影響管路強(qiáng)度。
- 火焰焊接：火焰呈發(fā)散狀，加熱范圍大（熱影響區(qū)≥5mm），易導(dǎo)致鋁管過熱燒穿（鋁熔點僅 660℃），或銅管氧化（表面發(fā)黑），影響密封性。
- 高頻焊機(jī)：無需預(yù)熱，扣合線圈后 3-5 秒即可達(dá)到焊料熔化溫度，單接頭焊接（含裝夾）總耗時 8-12 秒，是火焰焊接（20-30 秒）的 1.5-2 倍效率；
- 批量優(yōu)勢：配合工裝夾具，一人一機(jī)每小時可焊接 300-400 個接頭，滿足空調(diào)生產(chǎn)線的節(jié)拍需求。
- 火焰焊接：需先調(diào)節(jié)火焰大?。ê臅r 3-5 秒），加熱至焊料熔化需 15-20 秒，且受操作人員熟練度影響大，效率波動 ±30%。
- 高頻焊機(jī)：無明火、無易燃易爆氣體（無需氧氣瓶、乙炔瓶），車間無刺鼻氣味，噪音≤60 分貝，符合現(xiàn)代工廠的安全環(huán)保標(biāo)準(zhǔn)；
- 火焰焊接：明火易引發(fā)火災(zāi)（尤其在空調(diào)車間的易燃環(huán)境中），燃燒產(chǎn)生的一氧化碳、氮氧化物危害操作人員健康，且氣瓶存儲需嚴(yán)格防爆措施，管理成本高。
銅管與鋁管的焊接是分歧管路的難點（兩種金屬熔點、膨脹系數(shù)差異大），高頻焊機(jī)通過以下優(yōu)勢保證質(zhì)量：
以空調(diào)分歧管的 φ16mm 銅管與 φ14mm 鋁管焊接為例：
- 預(yù)處理：用砂紙清理接口氧化層，涂抹少量助焊劑（針對鋁管表面氧化膜），放置銅鋁專用焊料（熔點 620-650℃）；

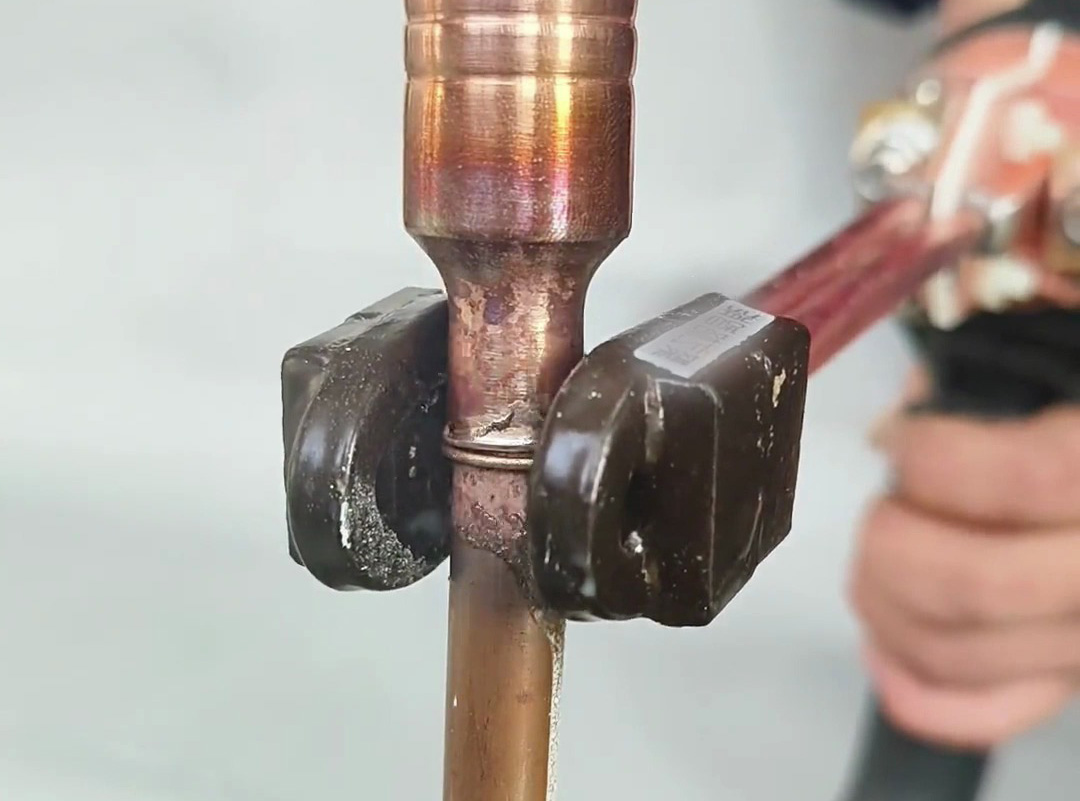

- 加熱焊接：手持高頻機(jī)的 U 型線圈扣合接口，踩下腳踏開關(guān)，8 秒后焊料熔化并沿間隙滲透，形成銀白色均勻焊環(huán)；
- 冷卻檢測：自然冷卻 10 秒后，用檢漏儀檢測無氣泡，彎曲管路 90° 焊縫無開裂，即完成合格焊接。
在制冷空調(diào)分歧管路焊接中，手持式高頻焊機(jī)的流行絕非偶然 —— 它用 “精準(zhǔn)加熱” 解決了火焰焊接的熱影響區(qū)問題，用 “高效穩(wěn)定” 滿足了批量生產(chǎn)需求，用 “安全環(huán)保” 適配了現(xiàn)代工廠標(biāo)準(zhǔn)，尤其在銅管、鋁管的異種材料焊接中，成為提升質(zhì)量與效率的 “關(guān)鍵工具”。對空調(diào)制造、制冷設(shè)備生產(chǎn)企業(yè)而言，它不僅是焊接工具的升級，更是生產(chǎn)工藝的革新。
|
