針對內(nèi)齒輪淬火熱處理，選擇適配功率的海拓高頻淬火機，通過 “定時控溫加熱 + 快速冷卻” 的標準化流程，可精準滿足內(nèi)齒輪齒面、齒根的硬化需求，顯著提升其耐磨性與抗疲勞性。但需特別注意：嚴禁像視頻演示中直接用手拿工件測試，高溫工件（淬火溫度通常 850-950℃）會瞬間造成嚴重燙傷，安全操作是保障工藝效果與人員安全的核心前提。
內(nèi)齒輪（如變速箱內(nèi)齒輪、電機齒輪）的工作面為齒內(nèi)側(cè)，需通過淬火實現(xiàn) “齒面高硬度（HRC58-62）+ 齒芯韌性（HRC30-35）” 的性能平衡，傳統(tǒng)淬火方式（如箱式爐整體淬火）存在明顯局限：
- 加熱不均：內(nèi)齒輪齒間空間狹窄，傳統(tǒng)加熱易導致齒根、齒頂溫度差異大（偏差≥50℃），出現(xiàn) “齒頂過燒、齒根欠熱”，淬火后易斷齒；
- 變形量大：整體加熱使內(nèi)齒輪熱脹冷縮不均，內(nèi)孔圓度偏差≥0.05mm，需二次磨削修正，增加成本；
- 效率低下：單件加熱需 30-60 分鐘，無法滿足批量生產(chǎn)需求。
海拓高頻淬火機通過高頻感應加熱（頻率 10-30kHz）+ 定制化線圈，精準破解這些痛點：
- 功率適配原則：根據(jù)內(nèi)齒輪尺寸與材料確定功率 —— 模數(shù) 2-4 的小規(guī)格內(nèi)齒輪（齒頂圓直徑≤100mm）選 30-50kW 機型；模數(shù) 5-8 的大規(guī)格內(nèi)齒輪（齒頂圓直徑 100-200mm）選 60-80kW 機型，避免 “小功率加熱慢、大功率過燒”；

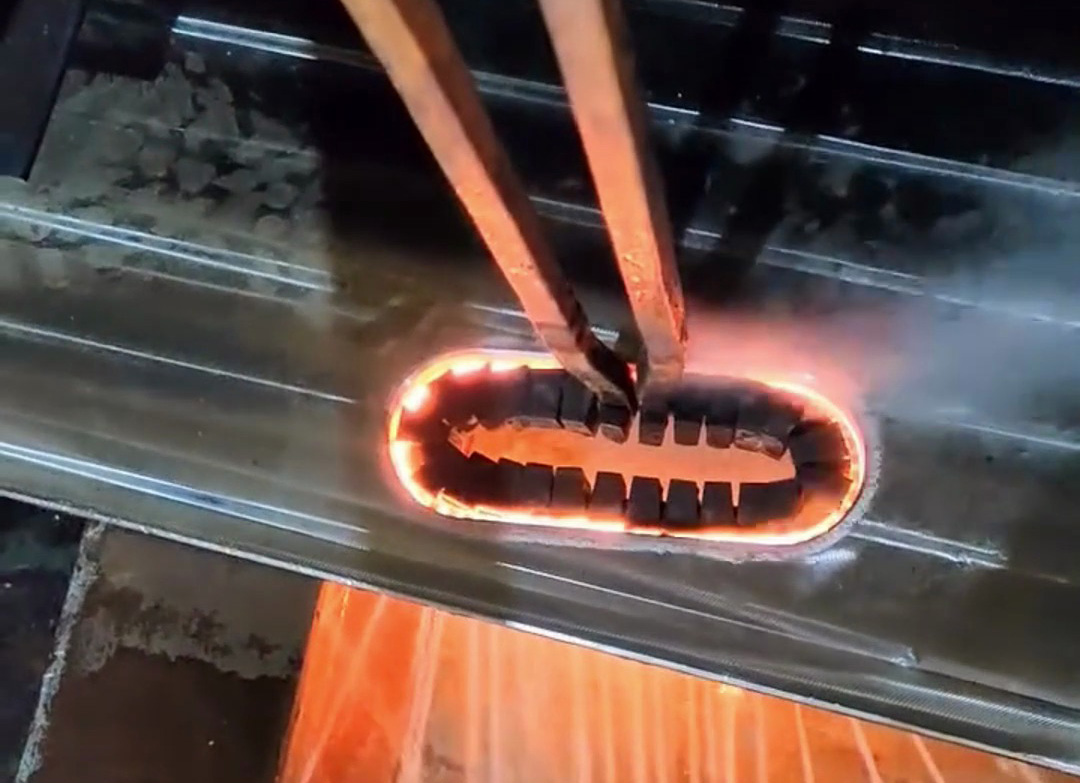

- 線圈定制：采用紫銅材質(zhì)的 “內(nèi)齒仿形線圈”，線圈與齒面間隙控制在 1-2mm，確保磁場均勻覆蓋齒根（應力集中區(qū)，需重點硬化）；
- 安全防護：提前檢查設備冷卻系統(tǒng)（確保水路通暢）、急停按鈕（功能正常），操作人員佩戴耐高溫手套、護目鏡，工件轉(zhuǎn)運需用專用夾具（如三爪卡盤、吊裝掛鉤），嚴禁徒手接觸。
- 裝夾定位：將內(nèi)齒輪固定在旋轉(zhuǎn)工裝（轉(zhuǎn)速 50-100r/min），確保線圈與齒輪同軸，啟動設備后工裝帶動齒輪緩慢旋轉(zhuǎn)，避免局部過熱；
- 參數(shù)設定：通過 PLC 設定加熱時間（如模數(shù) 4 的 20CrMnTi 內(nèi)齒輪，設定加熱時間 15 秒、目標溫度 900℃），設備自帶紅外測溫儀實時監(jiān)測齒面溫度，達到設定值后自動斷電；
- 關(guān)鍵注意點：加熱過程中觀察齒面顏色（均勻亮紅色為正常，局部暗紅為加熱不足，發(fā)白為過燒），若出現(xiàn)異常立即按下急停，排查線圈位置或功率參數(shù)。
視頻中 “直接用手拿工件測試” 的操作存在極大安全風險，需重點強調(diào)：
海拓高頻淬火機為內(nèi)齒輪淬火熱處理提供了 “精準、高效” 的技術(shù)方案，但其核心前提是規(guī)范操作與安全防護。通過適配功率選擇、定制化線圈設計、標準化工藝流程，可確保內(nèi)齒輪淬火質(zhì)量穩(wěn)定（合格率≥99%），同時嚴格遵守安全操作規(guī)范，才能在提升齒輪性能的同時，保障生產(chǎn)安全。無論是中小批量生產(chǎn)還是大型齒輪加工，“精準工藝 + 安全操作” 都是內(nèi)齒輪高頻淬火不可忽視的兩大核心。
|
