長軸類零件（如齒輪軸、傳動軸、軋輥軸）在機械傳動中需同時承受扭矩、彎曲應力及摩擦磨損，其表面需具備高硬度（HRC55-62）以抵抗磨損，芯部需保持良好韌性（沖擊韌性≥25J/cm2）以避免斷裂。中頻淬火憑借 “電磁感應加熱 + 快速冷卻” 的特性，在長軸表面形成均勻淬硬層，成為平衡 “表面耐磨與芯部強韌” 的關鍵工藝。
中頻淬火（頻率 1-10kHz）利用電磁感應的 “趨膚效應”，實現長軸表面與芯部的差異化處理：
- 交變磁場生熱：長軸置于中頻感應線圈內，交變電流產生的磁場使長軸表面感應出渦流，熱量集中在表層（0.5-3mm 深度），30-120 秒內即可加熱至奧氏體化溫度（中碳鋼 830-860℃）；
- 快速冷卻硬化：表層達到臨界溫度后，通過噴水或浸油快速冷卻（冷卻速度＞200℃/s），使奧氏體轉變?yōu)楦哂捕锐R氏體組織，形成淬硬層；
- 芯部性能保留：中頻加熱時間短，熱量僅傳導至表層，芯部溫度未達相變點（≤700℃），仍保持原始鐵素體 + 珠光體組織，保留良好塑性與韌性（抗拉強度≥600MPa）。
這種 “表硬芯韌” 的梯度結構，讓長軸在高負荷運轉時，既能通過表面淬硬層抵抗齒面磨損、軸頸摩擦，又能通過芯部韌性緩沖沖擊載荷，降低斷裂風險。
長軸（長度通常 1-5m，直徑 50-300mm）的細長結構易導致加熱不均，需通過工藝優化確保淬硬層質量：
- 線圈設計：采用環形或矩形多匝線圈，線圈長度略長于長軸待淬火區域（如齒輪軸的齒部、傳動軸的軸頸），線圈與軸表面間隙保持 5-10mm（確保磁場均勻覆蓋）；

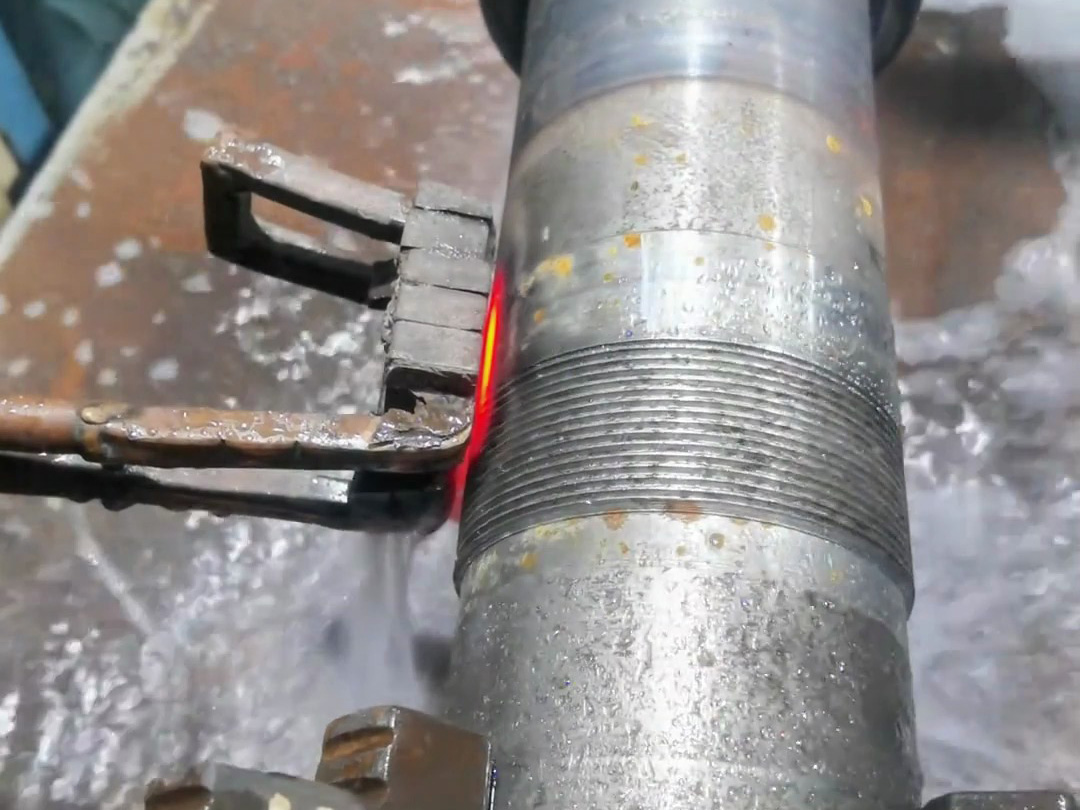

- 移動加熱模式：對全長需淬火的長軸（如軋輥軸），采用 “線圈固定、軸旋轉移動” 或 “軸固定、線圈移動” 的方式，加熱速度與移動速度匹配（通常 5-15mm/s），確保每段區域加熱時間一致（避免兩端過燒、中間欠熱）；
- 分區加熱控制：對階梯軸（不同直徑段），通過線圈功率分段調節（粗徑段功率高、細徑段功率低），保證各段淬硬層深度均勻（偏差≤0.2mm）。
- 溫度精準度：通過紅外測溫儀實時監測長軸表面溫度（精度 ±10℃），中頻電源自動調節輸出功率（10-100kW），避免局部超溫（晶粒粗大導致脆化）或欠溫（硬度不足）；
- 淬硬層參數：根據工況需求設定深度 —— 齒輪軸齒面淬硬層 0.8-1.5mm（抵抗齒面接觸疲勞），傳動軸軸頸 1.5-3mm（承受摩擦磨損），且淬硬層與芯部過渡區需平緩（硬度梯度≤5HRC/mm），避免應力集中；
- 冷卻系統適配：采用環形噴水環（覆蓋軸全周），水壓 0.2-0.5MPa，確保冷卻均勻（避免因冷卻不均導致的軸彎曲，直線度誤差≤0.1mm/m）。
中頻淬火對不同材質、不同工況的長軸均有良好適配性：
| 對比項 | 長軸中頻淬火 | 整體淬火 | 火焰淬火 |
|---|
| 淬硬層精度 | 深度偏差≤0.2mm，均勻性好 | 全截面硬化，無梯度結構 | 深度偏差 ±0.5mm，易過燒 |
| 熱變形 | 彎曲≤0.1mm/m，無需校直 | 變形量大（≥0.5mm/m） | 局部過熱導致變形≥0.3mm/m |
| 效率 | 單根 5m 長軸淬火≤30 分鐘 | 需整體加熱，耗時≥2 小時 | 單根需 60-90 分鐘，效率低 |
| 能耗 | 電能利用率 60%-70% | 爐體散熱大，利用率≤40% | 燃料利用率≤30%，能耗高 |
長軸中頻淬火通過精準的表面強化，解決了傳統工藝中 “要么表面耐磨但芯部脆斷，要么芯部強韌但表面易磨損” 的矛盾。在汽車、機床、冶金等領域，經中頻淬火的長軸零件：
- 接觸疲勞壽命提升 2-3 倍（如齒輪軸斷齒率下降 80%）；
- 表面耐磨性提升 3-5 倍（如傳動軸軸頸磨損量減少 70%）；
- 綜合服役壽命延長至傳統熱處理零件的 1.5-2 倍，顯著降低設備維護成本。
這種工藝不僅是長軸類零件性能升級的技術選擇，更是高負荷機械裝備可靠性的重要保障，成為現代機械制造中不可或缺的表面處理方案。
|
