在金屬連接工藝領域，異種金屬焊接一直是技術難點。不銹鋼與銅、鋁與銅的焊接，因材料物理化學性質差異，常面臨結合強度不足、熱變形大等挑戰。近期，我們通過實際工藝驗證發現，采用海拓手持式高頻焊機進行異種金屬釬焊，可顯著提升焊接質量與效率，為行業提供了新的技術解決方案。
不銹鋼與銅的焊接（如 304 不銹鋼與紫銅 T2），存在以下問題：
- 物理性質差異：不銹鋼導熱系數（16 W/(m?K)）遠低于銅（401 W/(m?K)），焊接時熱量分布不均，易導致銅側過熱熔塌或不銹鋼側未熔合。
- 冶金相容性差：不銹鋼中的鉻、鎳與銅難以形成固溶體，界面易生成脆性金屬間化合物（如 Cu?Ni、Fe?Cu??等），降低接頭強度。
- 表面氧化膜：鋁與銅焊接時（如 6061 鋁與 H62 黃銅），鋁表面 Al?O?膜（熔點 2050℃）難以破除，易形成氣孔或虛焊。
傳統焊接方式（如火焰釬焊、手工電弧焊）依賴人工經驗，難以精準控制熱輸入，異種金屬焊接合格率普遍低于 70%，且存在能耗高、污染大等問題。
海拓手持式高頻焊機采用電磁感應加熱原理，通過以下機制解決異種金屬焊接難題：
- 非接觸式精準加熱：
感應線圈通入 200-400kHz 高頻電流，在工件表面激發渦流生熱，加熱速度達 50-100℃/ 秒，可快速將焊接區域升溫至釬料熔點（如銀基釬料 HL304 熔點 960℃），而母材基體溫度＜600℃，減少熱變形。 - 磁場聚焦控制：
定制仿形線圈（如不銹鋼管與銅管焊接時采用分體式環形線圈），將磁場集中于焊接界面，加熱深度可控（0.5-2mm），避免 “不銹鋼未熱、銅件過熔” 的不均問題。 - 釬料與工藝優化：
- 釬料選擇：不銹鋼 - 銅焊接采用含鎳銀釬料（如 HL312，含鎳 10%），促進界面冶金結合；鋁 - 銅焊接選用鋅鋁釬料（Zn-15Al），熔點 430-460℃，降低鋁側氧化風險。
- 助焊劑匹配：不銹鋼 - 銅焊接使用含氟化物助焊劑（如 Almit 107），破除不銹鋼表面鉻氧化膜；鋁 - 銅焊接采用無酸鋁用助焊劑，噴涂量控制在 0.02mg/mm2 以內。
不銹鋼管（φ20mm×2mm）與銅管（φ20mm×1.5mm）焊接
- 設備參數：
機型 HT-SH-10（10kW，200kHz），加熱時間 8 秒，功率 70%（7kW），配合氬氣保護（流量 3L/min）。 - 焊接效果：
- 界面金屬間化合物層厚度≤20μm，抗剪強度≥220MPa（達到銅母材 85%）；
- 泄漏測試（0.8MPa 氣壓）無氣泡，符合 ASME B31.3 工業管道標準。

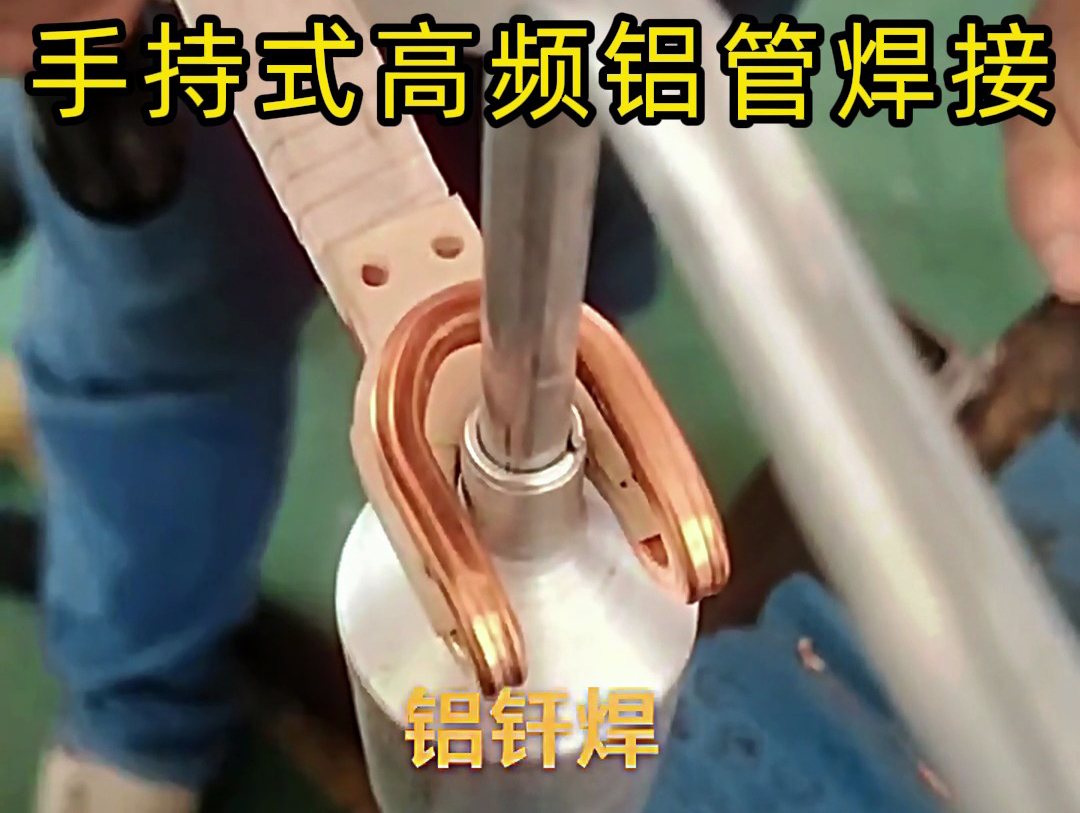

鋁管（φ12mm×1mm，6061 材質）與黃銅管（φ12mm×1mm，H62 材質）焊接
- 工藝要點：
采用 “階梯式加熱”：先以 50% 功率（5kW）預熱鋁管至 300℃（2 秒），再以 100% 功率加熱銅側至 500℃（3 秒），釬料選用 Zn-15Al 箔（厚度 0.1mm）。 - 檢測數據：
- 彎曲測試（180°）無裂紋，抗拉強度 180MPa；
- 鹽霧腐蝕測試（5% NaCl 溶液，500 小時）界面無腐蝕開裂。
| 維度 | 高頻釬焊 | 傳統火焰釬焊 |
|---|
| 焊接合格率 | ≥95% | 60-75% |
| 熱變形量 | ≤0.05mm/100mm | 0.2-0.5mm/100mm |
| 能耗 | 0.01-0.03kWh / 焊點 | 0.05-0.1m3 燃?xì)?/ 焊點 |
| 操作門檻 | 普工培訓 1 小時上崗 | 需持證焊工 |
- 制冷行業：
在空調熱泵系統中，實現不銹鋼波紋管與紫銅主管的焊接，替代傳統法蘭連接，減少漏氟風險，提升系統能效 5%。 - 電子電器：
鋁散熱片與銅端子的焊接，解決傳統鉚接導熱效率低的問題，熱阻降低 30%，適用于大功率電源模塊。 - 醫療器械：
鈦合金支架與純銅電極的焊接，結合強度≥150MPa，滿足 ISO 13485 生物相容性要求，用于心臟起搏器內部組件連接。
通過海拓手持式高頻焊機的實際應用，異種金屬釬焊從 “高難度工藝” 逐步轉化為 “標準化流程”。其核心價值在于通過電磁感應技術實現了 “精準熱輸入控制 + 界面冶金優化”，為不銹鋼與銅、鋁與銅等異種金屬連接提供了可靠方案。未來，隨著仿形線圈設計、智能溫控算法的持續升級，高頻釬焊技術將在新能源汽車、航空航天等高端制造領域發揮更重要的作用，推動金屬連接工藝向高效化、精密化方向發展。
技術啟示：在金屬加工領域，設備與工藝的協同創新是突破技術瓶頸的關鍵。通過深入理解材料特性與加熱機制的匹配關系，可有效提升復雜工況下的工藝可靠性，為行業可持續發展提供技術支撐。
|
