在機械加工領域，車刀作為關鍵切削工具，其刀頭與刀桿的焊接質量直接影響加工精度與刀具壽命。高頻感應焊接技術憑借快速加熱、精準控溫、自動化適配的特性，成為硬質合金刀頭與鋼制刀桿連接的理想工藝。本文以半自動合金釬焊設備為例，解析其技術架構、工藝優勢及實際應用價值。
- 定位系統：
- 采用氣動夾具與精密導軌，支持刀頭（硬質合金 YG8/YG6）與刀桿（45# 鋼 / 高速鋼）的自動對中，定位精度 ±0.02mm，適配刀頭尺寸 5-25mm。
- 可調式角度支架（0-90°），滿足外圓車刀、端面車刀等多類型刀具的焊接角度需求。
- 焊料填裝機構：
- 自動送料裝置精準投放釬料（如含銀 56% 的 HL308 銀基釬料），填裝量誤差≤±0.01g，替代傳統手工放置，減少材料浪費 30%。
- 助焊劑噴涂模塊（噴霧粒徑≤50μm）均勻覆蓋焊接界面，破除氧化膜效率提升 50%。
- 高頻感應加熱單元：
- 電源功率：20-50kW，頻率：50-200kHz，加熱速度達 100℃/ 秒，5 秒內可將焊接區域升溫至釬料熔點（960℃）。

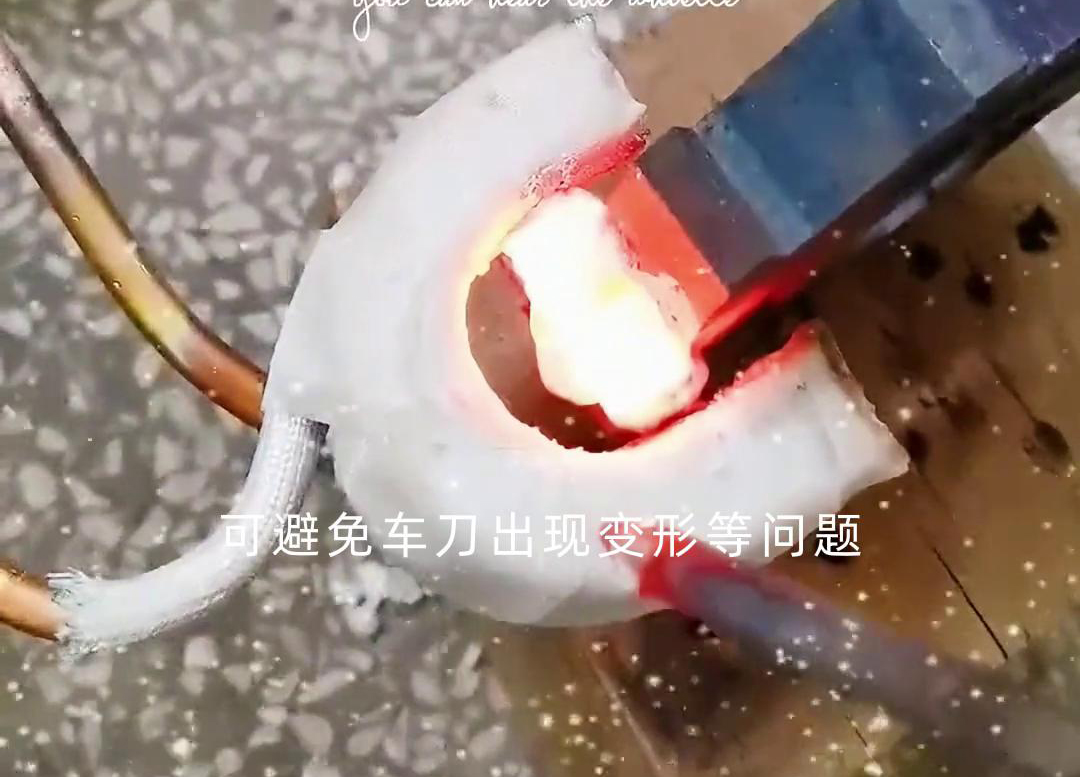

- 定制 C 型開口線圈，兼容刀頭與刀桿的復雜輪廓，磁場利用率≥85%。
- 上料定位：
人工將刀頭與刀桿放入夾具，氣動裝置自動夾緊，激光對中系統確認位置（耗時 10 秒）。 - 焊料填裝：
機械臂推送釬料片至焊接間隙，同步噴涂助焊劑（耗時 5 秒）。 - 高頻焊接：

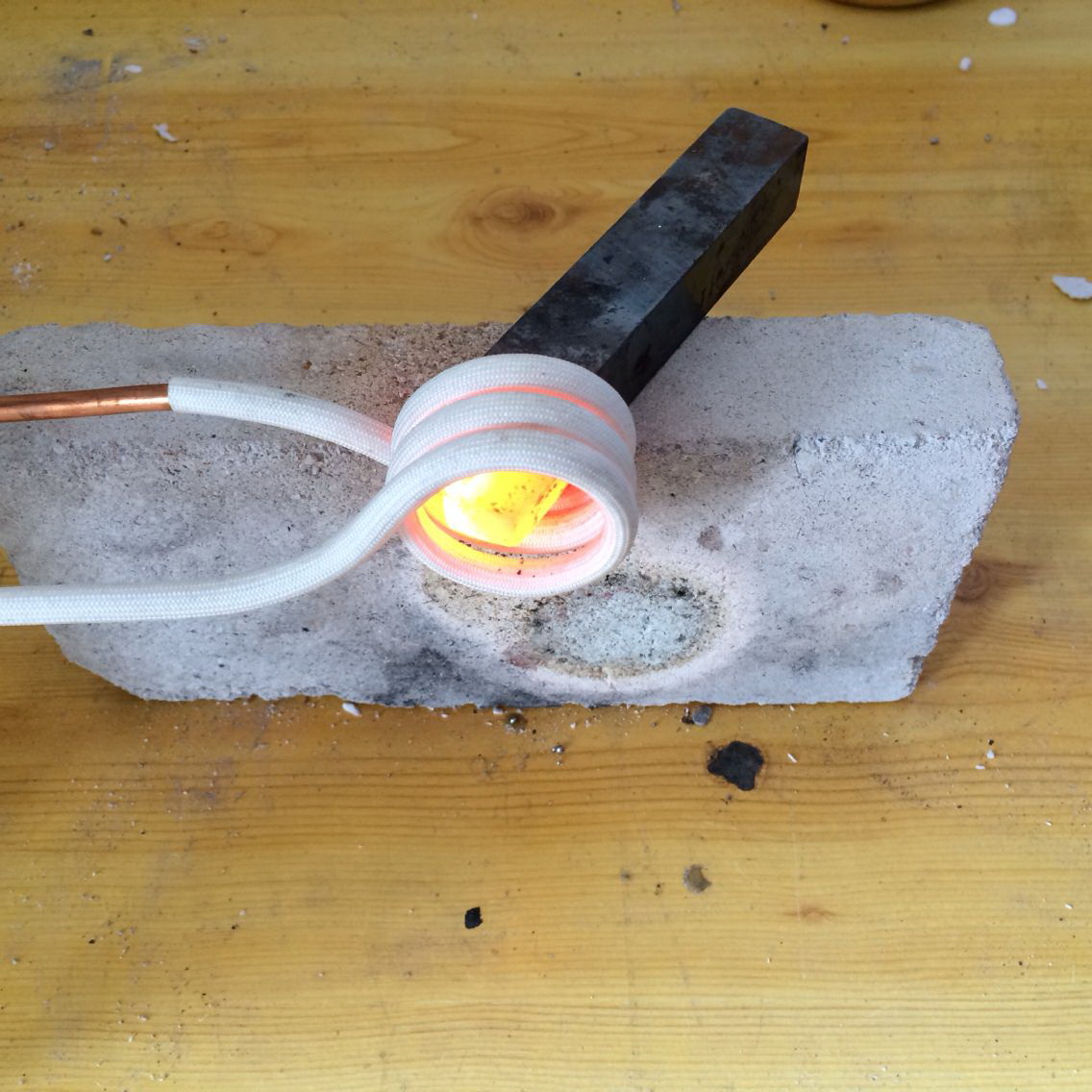

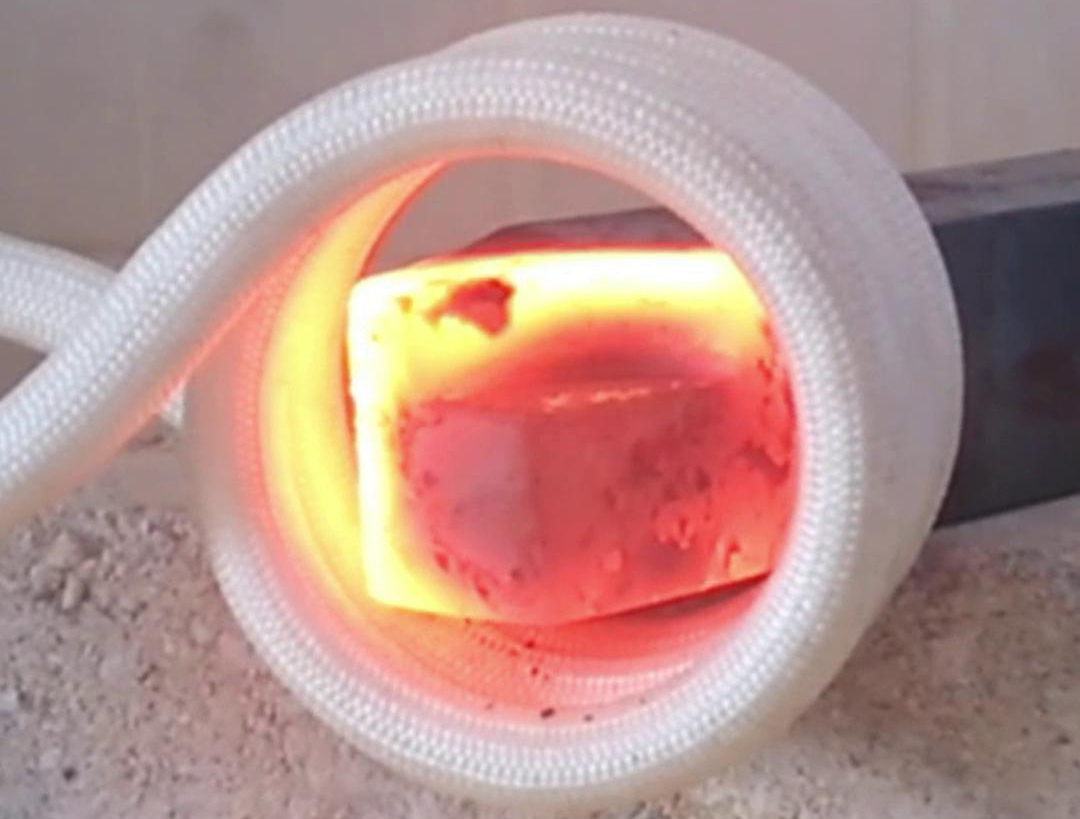

感應線圈下降至指定位置，啟動加熱程序（功率 30kW，時間 8 秒），系統自動監測溫度曲線。 - 冷卻卸料：
焊接完成后，水冷系統快速降溫（冷卻時間 15 秒），夾具松開，刀具由傳送帶送出。
- 全程耗時：≤40 秒 / 件，較傳統手工焊接效率提升 4 倍。
- 結合強度：
抗剪強度≥450MPa（國家標準≥350MPa），硬質合金刀頭在切削鑄鐵時不易脫落，刀具壽命提升 30% 以上。 - 熱變形控制：
刀桿溫度≤200℃，熱影響區寬度≤1.5mm，焊后刀桿直線度誤差≤0.03mm/m，無需后續校直工序。 - 表面質量：
無明火加熱避免刀頭氧化，表面粗糙度 Ra≤3.2μm，可直接用于高精度刀具（如 IT6 級公差加工）。
| 維度 | 高頻半自動焊接 | 傳統手工火焰焊 |
|---|
| 產能 | 500-800 件 / 日 | 100-150 件 / 日 |
| 人工成本 | 降低 60% | 依賴熟練技工 |
| 能耗 | 0.5-0.8kWh / 件 | 2-3kWh / 件 |
| 廢品率 | ＜1% | 5-8% |
- 低門檻操作：
普工經 2 小時培訓即可上崗，無需掌握火焰調節等專業技能，降低人力依賴。 - 本質安全設計：
無明火、低輻射（電磁輻射值＜10μT），配備急停按鈕與過熱保護，符合 GB 15735-2012 安全標準。
- 工件尺寸：刀頭 15×15×5mm，刀桿 φ20×200mm
- 工藝參數：
- 頻率：100kHz，功率：25kW，加熱時間：6 秒
- 釬料：HL308 銀基釬料（厚度 0.2mm）
- 效果：
- 切削速度提升至 120m/min（傳統焊接為 80m/min），表面粗糙度 Ra≤1.6μm
- 連續切削 4 小時后刀頭無脫落，磨損量＜0.05mm
- 工藝挑戰：刀頭薄（厚度 3mm），易因過熱導致晶粒粗大
- 解決方案：
- 脈沖加熱模式：高功率（30kW）2 秒 + 低功率（15kW）3 秒，避免局部過熱
- 氮?dú)獗Ｗo(hù)（流量 2L/min），抑制鎢鈷合金脫碳
- 檢測數據：
- 刀頭硬度 HRA89.5（未焊接區 HRA90），抗彎強度≥1800MPa
- 創新工藝：
- 3D 仿形線圈：根據刀頭曲面定制螺旋狀線圈，磁場集中度提升 40%
- 多段溫度控制：先預熱刀桿至 400℃（去應力），再加熱刀頭至 900℃（釬焊溫度）
- 應用價值：
- 適配航空航天領域異形刀具焊接，良品率從 60% 提升至 95%
- 線圈保養：
每周用酒精清洗線圈表面釬料飛濺物，每月檢查冷卻水流量（≥5L/min），避免水垢沉積影響散熱。 - 夾具校準：
每季度用標準件校準定位精度，確保夾具磨損誤差＜0.01mm。 - 電源檢測：
每年委托專業機構檢測 IGBT 模塊耐壓值（≥1200V），延長設備壽命至 8 年以上。
| 故障現象 | 原因分析 | 解決措施 |
|---|
| 焊接強度不足 | 釬料熔融不充分 | 提高功率 10% 或延長時間 1 秒 |
| 刀頭氧化嚴重 | 助焊劑噴涂量不足 | 增加噴涂壓力至 0.3MPa |
| 設備跳閘 | 冷卻系統故障 | 檢查水泵電機或更換冷卻液 |
- 對于年產 5-10 萬件車刀的中小企業，設備投資約 30 萬元，投資回收期≤12 個月，可承接高端刀具訂單（單價提升 20%）。
- 支持與機器人、視覺檢測系統聯動，構建 “上料 - 焊接 - 檢測 - 包裝” 全自動化產線，滿足汽車主機廠等大客戶的規?；枨蟆?/li>
- 開發可生物降解助焊劑（如淀粉基活性劑），替代傳統氟化物，實現焊接廢水零污染排放，適配環保認證要求。
車刀高頻焊接設備通過半自動工藝設計，將傳統依賴經驗的手工焊接轉化為標準化、高效率的工業流程。其技術優勢不僅體現在焊接質量與效率的提升，更在于為機械加工行業提供了可靠的刀具保障，助力實現高精度、高穩定性的切削加工。對于刀具制造商而言，引入高頻焊接設備既是工藝升級的必由之路，也是在競爭激烈的市場中建立技術壁壘的關鍵舉措 —— 讓每一把車刀的焊接，都成為切削性能卓越的起點。
|
