在現代工業生產中，銅管焊接的效率與質量直接影響制冷、衛浴、新能源等多個領域的產品性能。雙工位半自動銅管焊接設備通過 “人工裝填 + PLC 自動化控制 + 高頻焊接” 的協同設計，實現了銅管焊接的標準化與高效化，為批量生產提供了可靠的工藝支撐。以下從設備架構、工作流程、技術優勢及應用場景展開詳細解析：
- 機械結構設計：
- 采用左右對稱雙工位布局，單工位工作臺面尺寸 500×400mm，可同時裝夾 2 組銅管（直徑 6-50mm，長度≤300mm）；
- 伺服電機驅動旋轉工作臺（定位精度 ±0.05mm），實現焊接工位與上料工位的快速切換，節拍時間≤15 秒 / 工位。
- 工裝夾具配置：
氣動夾具支持銅管軸向與徑向的精準定位，適配紫銅、黃銅等不同材質，壁厚 0.5-2mm 的管件，夾緊力可控（50-200N）。
- 程序邏輯功能：
- 內置西門子 / 三菱 PLC，存儲 100 組以上工藝參數（按管徑、壁厚、焊料類型分類），支持一鍵調用；
- 自動模式下執行 “上料→定位→焊接→冷卻” 全流程，手動模式可單獨控制各動作，便于調試與維護。
- 人機交互界面：
7 英寸觸摸屏實時顯示溫度曲線、焊接次數、故障代碼，支持參數修改與歷史數據導出，滿足 ISO 9001 追溯要求。
- 電源與線圈配置：
- 高頻焊機功率 5-15kW，頻率 200-400kHz，加熱速度達 100℃/ 秒，適配不同管徑的快速升溫需求；

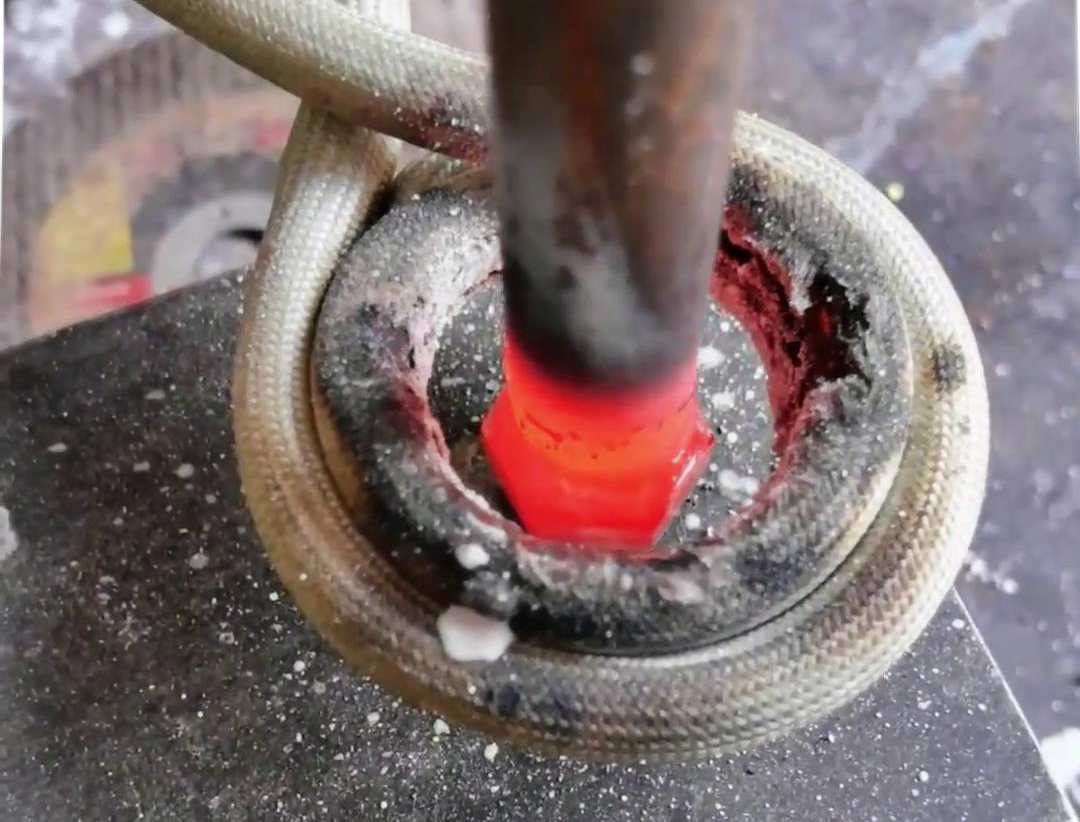

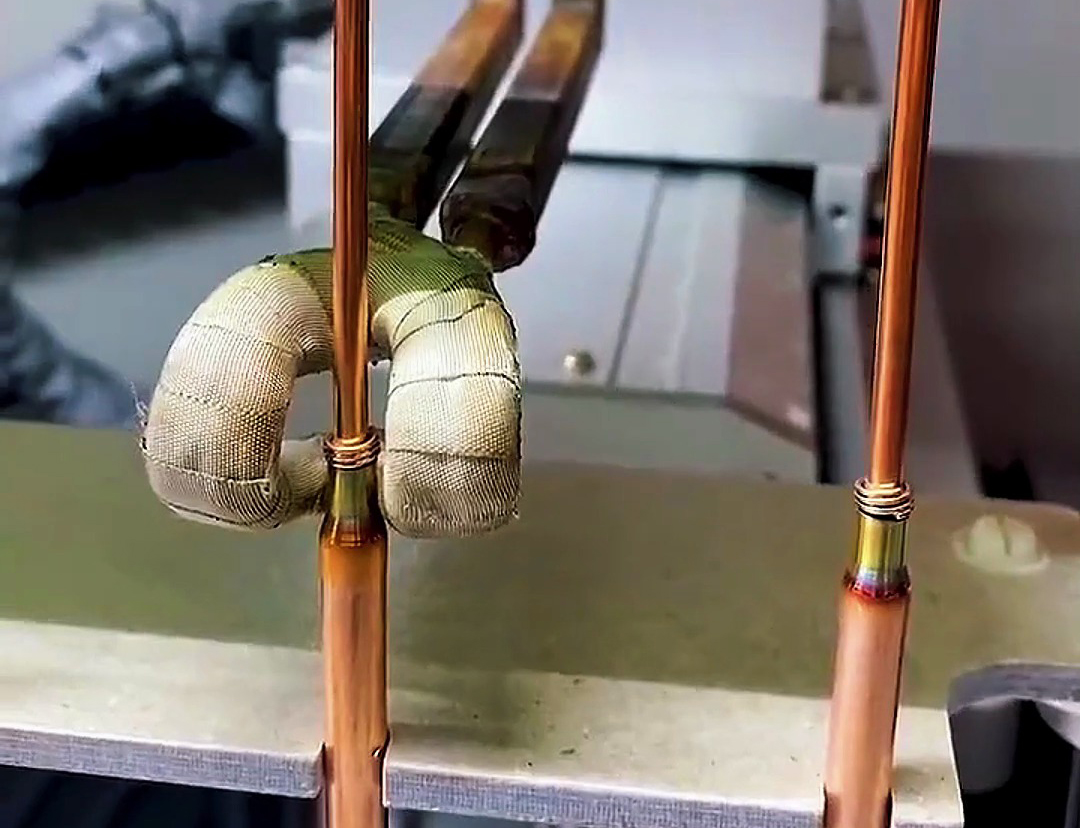

- 定制 C 型開口感應線圈（內徑比銅管大 2-5mm），配合導磁體提升磁場集中度，加熱區域偏差≤±0.1mm。
- 溫度閉環控制：
紅外測溫儀（精度 ±1℃）實時監測焊接點溫度，PLC 根據反饋動態調整功率，確保溫度波動≤±3℃，避免過熱或加熱不足。
- 焊前準備：
- 人工清理銅管焊接端面氧化膜（鋼絲刷 + 酒精擦拭），表面粗糙度控制在 Ra≤6.3μm；
- 裁剪銀基釬料（如 HL303，含銀 45%）為 0.1mm 厚環形片，精準套在接口處，誤差≤0.5mm。
- 上料定位：
將銅管放入氣動夾具，手動對齊接口后按下夾緊按鈕，定位銷自動校正軸向（偏差≤0.2mm）與徑向（偏差≤0.1mm）位置。
- 工位切換：
旋轉工作臺將裝夾完畢的工位送入焊接區域，另一工位同步上料，實現并行作業，效率提升 50%。 - 高頻加熱執行：
- 線圈下降至距接口 5mm 處，啟動預設程序（例：φ12mm 銅管，功率 8kW，頻率 300kHz，加熱 2.5 秒）；
- 釬料熔融溫度達 700℃時，PLC 自動切換至保溫模式（功率 5kW，維持 0.5 秒），確保釬料均勻填充間隙。
- 冷卻與檢測：
- 惰性氣體（氮氣 / 氬氣，流量 2L/min）吹掃 3 秒快速冷卻，抑制氧化；
- 光電傳感器檢測焊縫外觀（焊瘤、未熔合等），不合格品自動標記，良品率≥98%。
| 銅管規格 | 壁厚 (mm) | 頻率 (kHz) | 功率 (kW) | 加熱時間 (s) | 釬料類型 | 焊點強度 (MPa) |
|---|
| φ6×0.8 | 0.8 | 400 | 5 | 1.8 | HL304 (銀 56%) | ≥280 |
| φ20×1.5 | 1.5 | 200 | 8 | 3.2 | HL312 (銀 30%+ 鎳) | ≥320 |
| φ50×2.0 | 2.0 | 150 | 10 | 4.5 | HL308 (銀 56%) | ≥350 |
- 產能提升：
雙工位并行作業，單機日產能 2000-3000 件，較單工位設備提升 1 倍，較全手工焊接提升 3-5 倍； - 成本降低：
- 人工成本：僅需 1 名操作工（負責上下料），較手工焊接減少 2-3 人，年節約薪資 15-20 萬元；
- 能耗成本：單件能耗 0.01-0.02kWh，較火焰焊降低 60%，年電費節約 5 萬元（按 0.6 元 /kWh 計算）。
- 量化指標對比：
| 項目 | 雙工位半自動設備 | 全手工焊接 |
|---|
| 焊點強度波動 | ≤±5% | ≤±15% |
| 氣密漏率 | ＜1×10??Pa·m3/s | 5×10??Pa·m3/s |
| 熱變形量 | ≤0.1mm | 0.3-0.5mm |
- 工藝穩定性：
PLC 固化工藝參數，避免人工操作導致的溫度過沖或加熱不足，尤其適合空調、冰箱等制冷系統的高密封性要求。
- 痛點解決：
手工火焰焊易導致支管與主管接口變形，漏氟率 8%；雙工位設備通過精準控溫，漏氟率降至 0.5%，焊后變形量≤0.1mm，滿足格力、美的等廠商需求。
- 工藝創新：
采用 “階梯式加熱”（先 60% 功率預熱 2 秒 + 100% 功率焊接 1.5 秒），避免薄壁件燒穿，表面光潔度達 Ra≤3.2μm，可直接鍍鉻。
- 技術突破：
預置鎳箔中間層，PLC 控制先加熱不銹鋼側（5kW/2 秒）再加熱銅側（8kW/1.8 秒），抗拉強度 220MPa，耐振動測試 1000 小時無開裂。
- 夾具保養：
每周清理夾具銅屑，每月檢查定位銷磨損（公差≤0.02mm），每年更換氣動密封件； - 高頻焊機維護：
每季度更換冷卻水（電導率≤10μS/cm），清洗線圈水垢；每年校準紅外測溫儀，確保溫度精度。
- 電磁防護：
設備外殼輻射值≤10μT，操作人員需保持≥500mm 安全距離，配備急停按鈕（響應時間≤0.1 秒）； - 防燙設計：
線圈表面溫度≤50℃，工作臺面標注警示標識，避免誤觸燙傷。
雙工位半自動銅管焊接設備通過 “人工靈活性 + 自動化精準性” 的結合，為銅管焊接提供了高效、經濟、可靠的解決方案。其核心優勢在于：既降低了全自動化產線的高投入門檻，又通過 PLC 與高頻技術實現了工藝標準化，尤其適合年產量 10-50 萬件的中型企業。對于尋求升級的制造廠商，該設備不僅是產能工具，更是向數字化制造轉型的橋梁 —— 讓每一次銅管焊接都成為可追溯、可優化的標準化工序，為高端制造奠定基礎。
|
