角鐵（角鋼）作為鋼結構連接、支架制造的基礎型材，在折彎加工中常因剛性大、塑性不足導致彎角開裂（尤其厚壁角鐵，厚度≥5mm 時）。感應加熱設備通過 “局部精準退火”，使角鐵折彎部位快速達到再結晶溫度（600-700℃），顯著降低材料硬度（從 HB180-220 降至 HB100-130），實現(xiàn)低應力彎曲，完美解決傳統(tǒng)冷彎或整體加熱的缺陷。
角鐵折彎的難點在于彎角內(nèi)側受壓縮、外側受拉伸，冷彎時易因應力集中產(chǎn)生裂紋。感應加熱退火通過 “局部軟化” 破解這一難題：
- 感應線圈定制：根據(jù)角鐵規(guī)格（如∠50×50×5mm、∠100×100×10mm）設計 “U 型” 或 “L 型” 仿形線圈，精準覆蓋彎角內(nèi)側 50-100mm 范圍（折彎應力集中區(qū)），避免整體加熱導致的能量浪費；
- 快速升溫退火：超音頻（20-50kHz）或中頻（1-10kHz）感應加熱，使目標區(qū)域在 10-30 秒內(nèi)升溫至 650℃左右（低碳鋼再結晶溫度），材料內(nèi)部晶粒重新排列，硬度降低 30%-50%，塑性顯著提升（延伸率從 20% 提升至 35% 以上）。

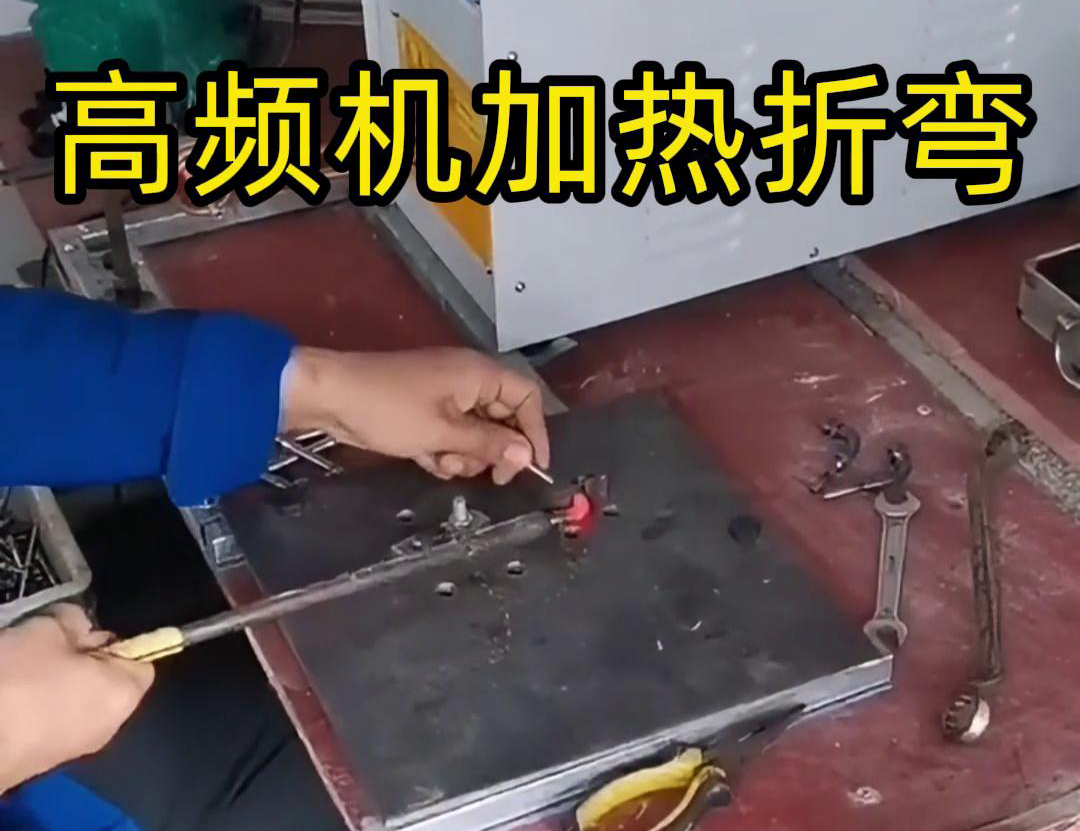

退火后的角鐵在折彎機上可輕松實現(xiàn) 90°、135° 等角度彎曲：
- 彎角內(nèi)側無褶皺，外側無開裂（傳統(tǒng)冷彎厚壁角鐵的開裂率達 20%-30%）；
- 彎曲后殘余應力降低 60% 以上，無需后續(xù)時效處理即可直接使用（如作為支架時穩(wěn)定性更佳）。
對比傳統(tǒng)工藝，感應加熱退火折彎的優(yōu)勢顯著：
| 對比項 | 感應加熱局部退火折彎 | 整體爐式退火 + 冷彎 | 直接冷彎 |
|---|
| 加熱范圍 | 僅彎角區(qū)域（50-100mm），能耗低 | 整體加熱，能耗高 3-5 倍 | 無加熱，依賴材料塑性 |
| 折彎質(zhì)量 | 無裂紋、無褶皺，角度精度 ±1° | 整體軟化導致變形大，需二次校直 | 厚壁角鐵易開裂，合格率≤70% |
| 生產(chǎn)效率 | 單根加熱 + 折彎時間≤1 分鐘 | 單根需 30 分鐘（含加熱、冷卻、折彎） | 5-10 秒 / 根，但廢品率高 |
加熱溫度精準控制：
溫度過低（＜600℃）則退火不充分，材料仍易開裂；溫度過高（＞750℃）會導致角鐵表面氧化（生成氧化皮）或晶粒粗大（影響強度）。通過紅外測溫實時監(jiān)控，將溫度穩(wěn)定在 650±20℃，既保證塑性又避免過度氧化。
加熱區(qū)域與折彎線對齊：
感應線圈需與角鐵折彎線精準對齊（偏差≤5mm），確保軟化區(qū)域完全覆蓋彎角應力集中區(qū)。對長角鐵的多段折彎，可通過線圈平移實現(xiàn)分段加熱，每段加熱后立即折彎，避免溫度下降影響效果。
冷卻與后續(xù)處理：
折彎后自然冷卻即可（無需強制冷卻），退火區(qū)域會隨溫度降低恢復部分硬度（HB140-160），兼顧強度與成型性。若對強度要求高，可進行低溫回火（200-300℃）消除折彎殘余應力，進一步提升穩(wěn)定性。
感應加熱退火折彎工藝特別適合以下場景：
- 鋼結構制造：廠房支架、設備框架的角鐵折彎，厚壁角鐵（8-12mm）經(jīng)退火后可一次折彎成型，無需拼接（減少焊接工序）；
- 機械裝備：機床防護罩、輸送設備導軌的角鐵折彎，角度精準（±1°）且無裂紋，確保裝配精度；
- 建筑裝飾：異形角鐵造型折彎（如圓弧彎角），感應加熱可實現(xiàn)局部軟化，配合模具折彎出復雜曲線，表面光潔度高（無需后續(xù)打磨）。
感應加熱設備為角鐵折彎提供了 “局部軟化、精準成型” 的解決方案，其核心價值在于：以最低的能量消耗（僅加熱折彎區(qū)）實現(xiàn)最高的成型質(zhì)量（無裂紋、高精度），同時大幅提升生產(chǎn)效率。對于厚壁、高強度角鐵的折彎加工，這種工藝不僅是質(zhì)量保障，更是降本增效的關鍵 —— 畢竟，一次成型的合格件，遠比報廢重造更具經(jīng)濟性。
|
