海拓高頻加熱設(shè)備：汽車摩托車鏈條鋼片的高效退火 / 淬火解決方案

汽車、摩托車鏈條的鋼片（如鏈節(jié)片、連接板）需通過退火熱處理降低硬度（便于后續(xù)沖壓成型）或淬火熱處理提升耐磨性（滿足使用強(qiáng)度）。海拓高頻加熱設(shè)備與振動(dòng)盤、輸送帶的組合，實(shí)現(xiàn)了鏈條鋼片的半自動(dòng)熱處理工藝，既解決了傳統(tǒng)爐式處理效率低的問題，又通過自動(dòng)化適配滿足批量生產(chǎn)需求。

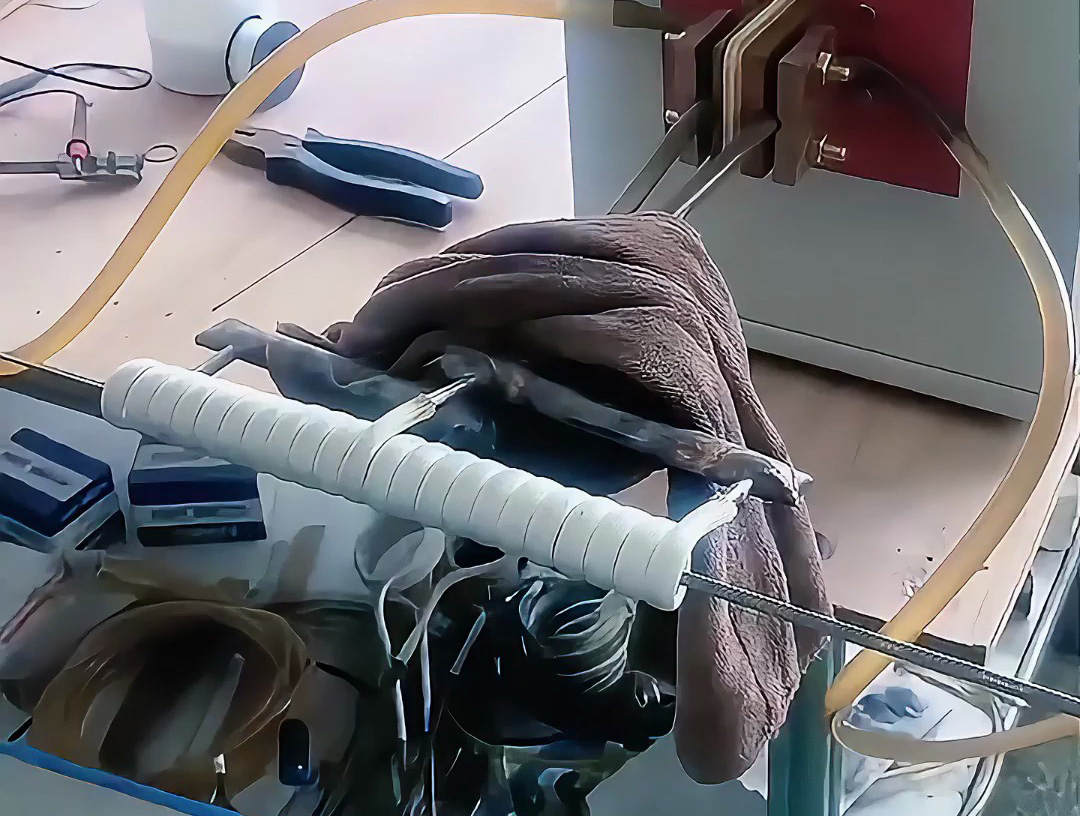

工藝核心：高頻加熱 + 半自動(dòng)輸送的無縫銜接

1. 半自動(dòng)輸送系統(tǒng)的精準(zhǔn)配合

• 振動(dòng)盤上料：將堆疊的鋼片倒入振動(dòng)盤，通過高頻振動(dòng)使鋼片自動(dòng)排序（平整姿態(tài)輸出），單分鐘上料量可達(dá) 300-500 片，避免人工擺放的繁瑣；
• 輸送帶傳送：寬 50-100mm 的耐高溫輸送帶（材質(zhì)為石英玻璃或不銹鋼網(wǎng)）將鋼片勻速送入高頻感應(yīng)線圈，速度可調(diào)節(jié)（1-3 米 / 分鐘），確保每片鋼片在加熱區(qū)的停留時(shí)間一致；
• 定位與分離：輸送帶上方加裝分料機(jī)構(gòu)，保證鋼片間距≥5mm（避免疊片加熱不均），配合光電傳感器計(jì)數(shù)，實(shí)時(shí)監(jiān)控處理量。

2. 高頻加熱的高效溫控

• 退火工藝：針對(duì)沖壓前的軟化需求，高頻設(shè)備輸出 10-30kHz 電流，使鋼片在 3-5 秒內(nèi)升溫至 650-700℃（奧氏體化溫度以下），保溫 2-3 秒后隨輸送帶進(jìn)入冷卻區(qū)（風(fēng)冷或水霧冷卻），硬度從 HRC35-40 降至 HRC20-25，便于后續(xù)沖壓成型；

• 淬火工藝：針對(duì)成品鏈片的耐磨需求，升溫至 830-860℃（奧氏體化溫度），保持 1-2 秒后立即進(jìn)入水淬槽（冷卻速度≥200℃/s），使表層轉(zhuǎn)變?yōu)轳R氏體，硬度達(dá) HRC50-55，提升鏈條的抗磨損能力。

相比傳統(tǒng)工藝的核心優(yōu)勢(shì)

1. 效率提升 3-5 倍，適配批量生產(chǎn)

• 傳統(tǒng)箱式爐退火 / 淬火：單爐處理需 30-60 分鐘，且裝爐、出爐耗時(shí)，單班產(chǎn)能≤5000 片；
• 海拓半自動(dòng)高頻工藝：輸送帶連續(xù)運(yùn)行，單小時(shí)處理量達(dá) 2000-3000 片，單班產(chǎn)能≥15000 片，且可 24 小時(shí)連續(xù)作業(yè)，滿足汽車摩托車鏈條的大規(guī)模生產(chǎn)需求。

2. 加熱均勻，鋼片性能穩(wěn)定

• 高頻感應(yīng)線圈與輸送帶平行布置，鋼片受熱面積均勻，同一批次鋼片的硬度偏差≤2HRC（傳統(tǒng)爐式處理偏差可達(dá) 5-8HRC）；
• 短時(shí)間加熱（3-8 秒）減少鋼片氧化脫碳（氧化層厚度≤0.01mm），避免傳統(tǒng)爐式處理因長時(shí)間高溫導(dǎo)致的表面質(zhì)量下降。

3. 半自動(dòng)模式平衡成本與效率

• 相比全自動(dòng)化生產(chǎn)線（需百萬級(jí)投入），振動(dòng)盤 + 輸送帶的半自動(dòng)組合成本降低 60%，且僅需 1 名工人監(jiān)控上料與設(shè)備運(yùn)行；

• 相比純?nèi)斯ぬ幚恚ㄐ实?、質(zhì)量波動(dòng)大），半自動(dòng)工藝可減少 70% 人工成本，同時(shí)將不良率從 5% 降至 1% 以下。

實(shí)際應(yīng)用效果：從鋼片到鏈條的性能保障

• 退火后的沖壓適配：經(jīng)高頻退火的鋼片，沖壓時(shí)的模具損耗降低 30%（因材料軟化均勻），且沖壓后變形量減少 50%，無需二次校直；
• 淬火后的鏈條壽命：摩托車鏈條鋼片經(jīng)高頻淬火后，耐磨性提升 2 倍，在 1000 小時(shí)臺(tái)架試驗(yàn)中，鏈片磨損量≤0.1mm（傳統(tǒng)淬火鏈片磨損量≥0.3mm），使用壽命延長至 3 萬公里以上。
