利用海拓超高頻加熱機(jī)對(duì)不銹鋼絲進(jìn)行在線退火熱處理，憑借 “高效、節(jié)能、可控性強(qiáng)” 的核心優(yōu)勢(shì)，成為金屬線材加工領(lǐng)域的先進(jìn)工藝。該工藝可在不銹鋼絲拉拔或收線過(guò)程中實(shí)現(xiàn)連續(xù)退火，通過(guò)精準(zhǔn)加熱與冷卻，將冷作硬化的鋼絲恢復(fù)至軟態(tài)，顯著提升其延展性與柔韌性，廣泛適配彈簧制造、紡織機(jī)械、醫(yī)療器械等對(duì)線材性能要求嚴(yán)苛的領(lǐng)域。
不銹鋼絲經(jīng)冷拉拔后，會(huì)因冷作硬化導(dǎo)致硬度升高（如 304 不銹鋼絲拉拔后硬度從 HRC20 升至 HRC35 以上）、延展性下降（延伸率從 40% 降至 15% 以下），無(wú)法滿足后續(xù)折彎、成型等工藝需求。在線退火需解決三大問(wèn)題：
- 連續(xù)化生產(chǎn)：與拉拔 / 收線工序同步，不中斷流水線（速度通常 10-50m/min）；
- 精準(zhǔn)控溫：加熱至 850-1050℃（奧氏體再結(jié)晶溫度），確保組織完全恢復(fù)；
- 節(jié)能高效：僅加熱鋼絲本身，避免能源浪費(fèi)。
海拓超高頻加熱機(jī)（頻率 100-500kHz）憑借以下特性完美適配：
以直徑 1.0mm 的 304 不銹鋼絲（拉拔后硬度 HRC38）在線退火為例，工藝步驟清晰高效：

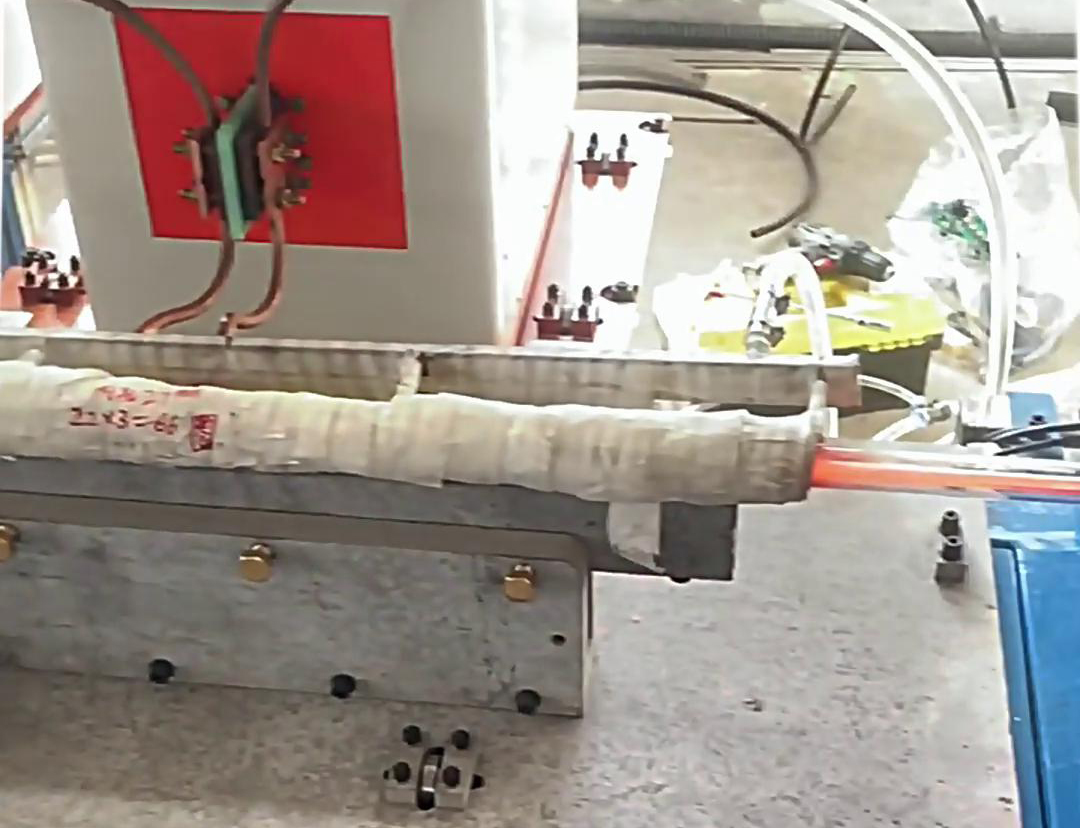

- 鋼絲經(jīng)拉拔后進(jìn)入超高頻加熱區(qū)，由送絲輥保持 15m/min 的勻速移動(dòng)；
- 超高頻感應(yīng)線圈（內(nèi)徑比鋼絲大 0.5-1mm）環(huán)繞鋼絲，瞬間產(chǎn)生強(qiáng)磁場(chǎng)，鋼絲因渦流效應(yīng)快速升溫，0.8 秒內(nèi)達(dá)到 950℃（304 不銹鋼最佳退火溫度）。
- 鋼絲在加熱區(qū)后方的保溫段（長(zhǎng)度 500mm）維持 950℃約 2 秒，確保奧氏體再結(jié)晶完全；
- 進(jìn)入水冷槽快速冷卻（冷卻速度≥100℃/ 秒），避免碳化物析出，保持奧氏體單相組織。
- 需求：彈簧鋼絲需具備高彈性與耐疲勞性，退火后可提升繞制時(shí)的成型精度，減少回彈；
- 效果：用超高頻在線退火的彈簧鋼絲繞制的壓縮彈簧，疲勞壽命比未退火鋼絲提升 30%。
- 需求：紡織用不銹鋼絲（如織針、鋼筘）需具備良好的耐磨性與柔韌性，避免斷裂；
- 效果：退火后鋼絲表面光潔度提升（Ra≤0.8μm），織機(jī)運(yùn)行時(shí)斷線率下降 80%。
海拓超高頻加熱機(jī)推動(dòng)不銹鋼絲在線退火從 “粗放批量” 邁向 “精準(zhǔn)連續(xù)”，不僅大幅提升生產(chǎn)效率與性能一致性，更通過(guò)節(jié)能特性降低長(zhǎng)期成本。無(wú)論是高速度的線材加工廠，還是對(duì)性能要求嚴(yán)苛的精密制造領(lǐng)域，這種先進(jìn)工藝都能成為提升產(chǎn)品質(zhì)量的核心支撐，重新定義不銹鋼絲退火的行業(yè)標(biāo)準(zhǔn)。
|
