海拓高頻退火機(jī)：不銹鋼絲在線退火熱處理的高效之選，賦能多領(lǐng)域線材制造

不銹鋼絲在冷拉加工后，易因內(nèi)部晶格畸變產(chǎn)生 “加工硬化”—— 表現(xiàn)為硬度升高、塑性下降，難以進(jìn)行后續(xù)彎曲、編織、成型等工序。而海拓高頻退火機(jī)依托高頻感應(yīng)加熱技術(shù)，實(shí)現(xiàn)對(duì)冷拉不銹鋼絲的 “快速、連續(xù)、可控” 在線退火，精準(zhǔn)消除加工硬化、恢復(fù)線材塑性、優(yōu)化組織性能，憑借 “高效節(jié)能、低氧化、易自動(dòng)化” 的核心優(yōu)勢，成為不銹鋼絲生產(chǎn)、彈簧絲制造、編織網(wǎng)、焊絲、醫(yī)療線材等領(lǐng)域的關(guān)鍵工藝設(shè)備。

一、工藝原理：高頻感應(yīng)加熱如何破解不銹鋼絲的 “加工硬化” 難題？

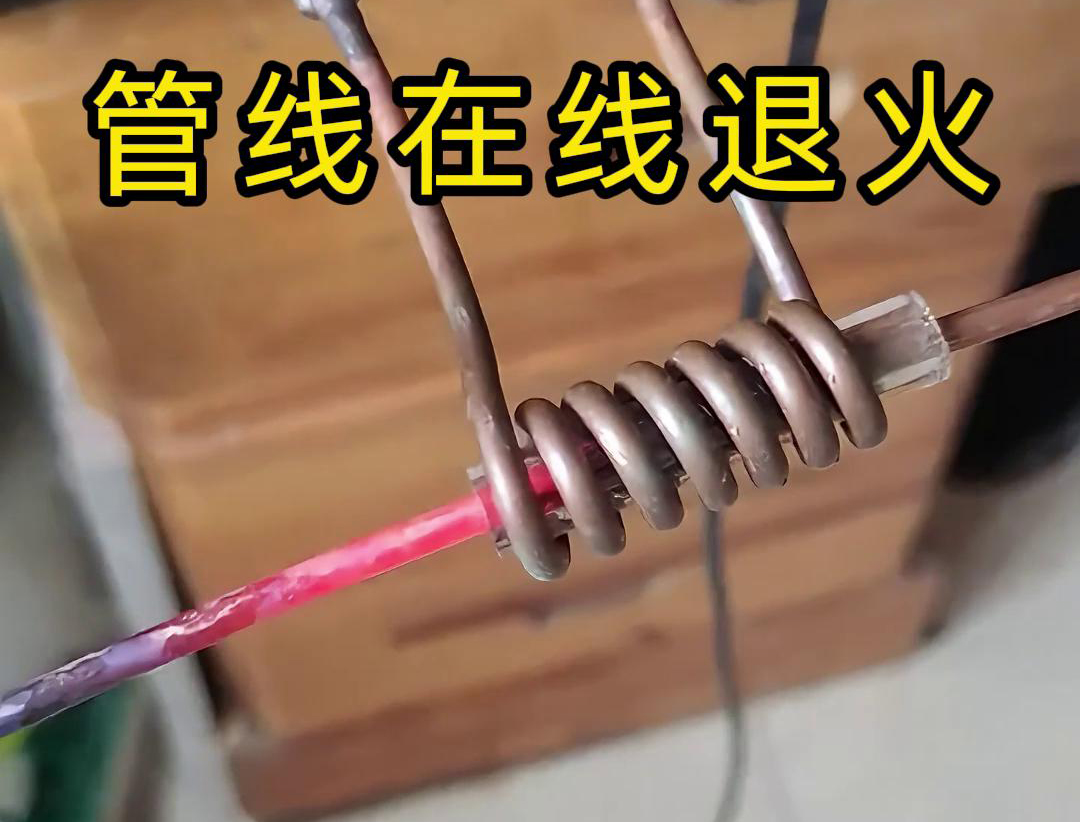

1. 連續(xù)送絲與定位：冷拉后的不銹鋼絲（如直徑 0.1-10mm 的線材）通過送絲機(jī)構(gòu)勻速輸送（速度可根據(jù)退火需求調(diào)整，通常 1-10m/min），精準(zhǔn)穿過海拓高頻退火機(jī)的環(huán)形感應(yīng)線圈（線圈孔徑與線材直徑匹配，確保磁場均勻作用）；
2. 高頻感應(yīng)快速加熱：線圈通以高頻電流（通常 20-100kHz），產(chǎn)生的交變磁場使不銹鋼絲內(nèi)部快速產(chǎn)生渦流，幾秒內(nèi)即可將線材加熱至退火臨界溫度（奧氏體化溫度，約 850-1050℃，根據(jù)不銹鋼材質(zhì)如 304、316 調(diào)整）—— 區(qū)別于傳統(tǒng)電阻爐的 “整體緩慢加熱”，高頻加熱僅作用于線材表層并快速傳導(dǎo)至芯部，加熱效率提升 5-8 倍；

3. 可控保溫與冷卻：加熱后的線材進(jìn)入后續(xù)保溫段（短距離恒溫區(qū)域，確保組織充分轉(zhuǎn)變），再通過風(fēng)冷或水霧冷卻（冷卻速度可調(diào)控，避免過快導(dǎo)致二次硬化），最終線材硬度降至 HV150-200（冷拉后通常 HV300 以上），延伸率提升 30%-50%，完全滿足后續(xù)加工需求。

二、核心優(yōu)勢：海拓高頻退火機(jī)為何適配不銹鋼絲多場景需求？

• 加熱快 + 連續(xù)化，大幅提升生產(chǎn)效率
  傳統(tǒng)箱式爐需將線材成卷放入爐內(nèi)，單次退火需 30 分鐘 - 2 小時(shí)，且需冷卻后才能取出，無法適配在線生產(chǎn)；而海拓高頻退火機(jī)可與不銹鋼絲冷拉生產(chǎn)線無縫銜接，線材從冷拉完成到退火結(jié)束全程連續(xù)，無需中斷，單條生產(chǎn)線日產(chǎn)能可提升 40% 以上。例如彈簧絲制造中，直徑 2mm 的 304 不銹鋼絲經(jīng)高頻退火后，可直接進(jìn)入后續(xù)卷簧工序，無需等待，大幅縮短生產(chǎn)周期。
• 節(jié)能高效 + 氧化少，降低成本與損耗
  高頻感應(yīng)加熱的能量轉(zhuǎn)化率達(dá) 85% 以上，遠(yuǎn)高于傳統(tǒng)電阻爐（約 50%），可節(jié)約電費(fèi)成本 30%-50%；同時(shí)，快速加熱讓線材在高溫區(qū)停留時(shí)間極短（僅幾秒），與空氣接觸時(shí)間短，表面氧化皮生成量減少 90% 以上（氧化損耗率≤0.1%）—— 這對(duì)醫(yī)療線材、焊絲等 “高表面質(zhì)量需求” 場景至關(guān)重要：醫(yī)療線材無需額外拋光即可滿足生物相容性要求，焊絲則避免因氧化皮影響焊接強(qiáng)度。
• 精準(zhǔn)控溫 + 質(zhì)量穩(wěn)定，適配多規(guī)格線材
  海拓高頻退火機(jī)配備智能溫控系統(tǒng)，可實(shí)時(shí)監(jiān)測線材溫度（誤差 ±5℃），并通過反饋調(diào)節(jié)高頻功率，確保不同規(guī)格、不同材質(zhì)的不銹鋼絲（如細(xì)至 0.1mm 的編織網(wǎng)線、粗至 10mm 的結(jié)構(gòu)用絲）退火后性能一致。例如編織網(wǎng)生產(chǎn)中，0.5mm 的 316L 不銹鋼絲需嚴(yán)格控制延伸率在 40%±2%，高頻退火的精準(zhǔn)控溫可確保每卷線材的編織韌性無差異，避免網(wǎng)面出現(xiàn)松緊不均。
• 易自動(dòng)化 + 占地小，適配車間布局
  設(shè)備結(jié)構(gòu)緊湊（主體占地僅 1-2㎡），可集成到現(xiàn)有生產(chǎn)線中，通過 PLC 與送絲速度、冷卻系統(tǒng)聯(lián)動(dòng)，實(shí)現(xiàn) “送絲 - 加熱 - 保溫 - 冷卻” 全流程自動(dòng)化，無需人工值守；同時(shí)，無明火、無煙塵，車間作業(yè)環(huán)境更友好，符合現(xiàn)代制造業(yè)的環(huán)保與安全要求。

三、場景應(yīng)用：覆蓋不銹鋼絲全產(chǎn)業(yè)鏈的關(guān)鍵環(huán)節(jié)

• 不銹鋼絲生產(chǎn)：冷拉后的線材經(jīng)退火恢復(fù)塑性，為后續(xù)拉絲（進(jìn)一步減徑）或成型（如折彎、切斷）奠定基礎(chǔ)；
• 彈簧絲制造：退火后的線材具備均勻的彈性與韌性，確保彈簧成型后彈力穩(wěn)定、不易疲勞斷裂（如汽車減震彈簧、精密儀器彈簧）；
• 編織網(wǎng)領(lǐng)域：細(xì)規(guī)格線材（0.1-1mm）退火后柔韌性提升，編織時(shí)不易斷絲，網(wǎng)面平整且抗拉強(qiáng)度達(dá)標(biāo)（如不銹鋼防護(hù)網(wǎng)、過濾網(wǎng)）；
• 焊絲制造：低氧化的退火表面可減少焊接時(shí)的飛濺，確保焊縫致密（如不銹鋼氬弧焊絲、氣保焊絲）；

• 醫(yī)療線材：高精度控溫避免線材性能波動(dòng)，且低氧化表面無需拋光，滿足導(dǎo)管、支架等醫(yī)療器件的生物相容性與精度要求。
