合金鋸齒（如硬質(zhì)合金鋸齒、金剛石鋸齒）與基體（鋼質(zhì)鋸體）的連接需兼顧強(qiáng)度與精度 —— 焊縫需承受切割時的高頻沖擊（抗拉強(qiáng)度≥300MPa），且鋸齒定位偏差≤0.1mm（確保切割平整）。海拓高頻焊機(jī)憑借 “快速加熱 + 精準(zhǔn)控溫” 特性，完美實(shí)現(xiàn)合金鋸齒與鋼基體的高效焊接，成為墻鋸、金剛石鋸片等工具制造的核心設(shè)備。
傳統(tǒng)合金鋸齒焊接（如氧焊、電弧焊）存在 “加熱慢、溫度不均、焊縫強(qiáng)度低” 等問題，海拓高頻焊機(jī)通過以下特性實(shí)現(xiàn)突破：

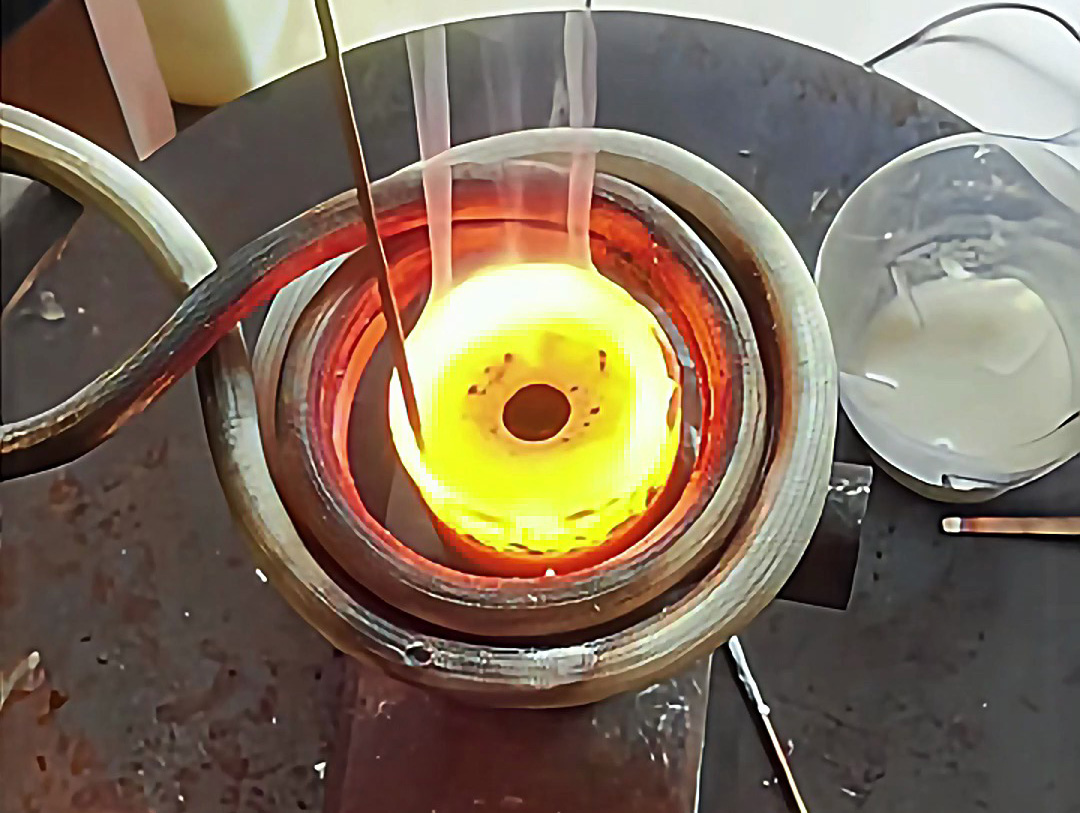

- 高頻感應(yīng)聚焦加熱：采用 10-100kHz 高頻電流，通過定制 “U 型”“針狀” 感應(yīng)線圈，精準(zhǔn)加熱鋸齒與基體的結(jié)合區(qū)（面積僅 5-10mm2），使焊料（銀銅釬料，熔點(diǎn) 650-800℃）在 3-5 秒內(nèi)快速熔融，較氧焊（20-30 秒 / 齒）效率提升 5 倍以上；
- 連續(xù)焊接能力：配合自動送料與旋轉(zhuǎn)機(jī)構(gòu)（如鋸片焊接時的圓周分度裝置），可實(shí)現(xiàn) “上料 - 定位 - 加熱 - 冷卻” 連續(xù)作業(yè)，一片直徑 1 米的金剛石鋸片（含 50-80 個鋸齒）焊接僅需 15-30 分鐘，單班產(chǎn)能較傳統(tǒng)工藝提升 8 倍。
合金鋸齒（如硬質(zhì)合金）耐高溫性差（超過 850℃易脆化），鋼基體過度加熱會導(dǎo)致退火軟化（硬度從 HRC30 降至 HRC20 以下）。海拓高頻焊機(jī)通過以下控制實(shí)現(xiàn)精準(zhǔn)焊接：
- 閉環(huán)溫控系統(tǒng)：紅外測溫儀實(shí)時監(jiān)測焊縫溫度（精度 ±3℃），PLC 自動調(diào)節(jié)高頻功率（5-30kW），確保焊料熔融（650-800℃）而合金鋸齒溫度≤800℃、鋼基體熱影響區(qū)≤0.5mm（避免性能下降）；
- 局部加熱無擴(kuò)散：高頻能量集中于焊縫區(qū)，鋸齒與基體的熱擴(kuò)散層≤0.05mm（傳統(tǒng)氧焊達(dá) 0.2-0.5mm），確保合金鋸齒保持原有硬度（HRC85-90）與耐磨性。
海拓高頻焊機(jī)的合金鋸齒焊接能力，完美覆蓋各類鋸切工具制造需求：
- 應(yīng)用場景：混凝土、石材切割用墻鋸片（直徑 500-2000mm）、金剛石圓鋸片；
- 核心需求：鋸齒耐高溫（切割時摩擦生熱達(dá) 500℃）、焊縫抗沖擊（避免崩齒）；
- 高頻優(yōu)勢：采用銀銅釬料（熔點(diǎn) 750℃），焊接后焊縫耐高溫性優(yōu)異，在連續(xù)切割 30 分鐘后（鋸片溫度達(dá) 400℃），仍無鋸齒松動（脫落率≤0.1%）。
| 對比項(xiàng) | 海拓高頻焊機(jī) | 氧焊 / 氣焊 | 電阻焊 |
|---|
| 焊接時間 | 3-5 秒 / 齒 | 20-30 秒 / 齒 | 5-8 秒 / 齒，但溫度難控 |
| 焊縫強(qiáng)度 | 350-400MPa，合格率≥99.5% | 200-250MPa，合格率≤90% | 250-300MPa，易產(chǎn)生虛焊 |
| 定位精度 | ≤0.05mm | ≥0.2mm（依賴人工） | ≤0.1mm，但熱影響區(qū)大 |
| 操作適配 | 可配合自動化生產(chǎn)線，單班產(chǎn)高 | 依賴熟練工，效率低 | 僅適合小型鋸齒，通用性差 |
海拓高頻焊機(jī)通過對合金鋸齒焊接工藝的 “高效化、精準(zhǔn)化、穩(wěn)定化” 升級，成為工具制造企業(yè)的核心裝備：它不僅解決了傳統(tǒng)焊接的 “效率低、強(qiáng)度差、精度不足” 問題，更適配了現(xiàn)代鋸切工具對 “大直徑、高轉(zhuǎn)速、長壽命” 的需求。對于追求產(chǎn)品質(zhì)量與生產(chǎn)效率的企業(yè)而言，海拓高頻焊機(jī)是合金鋸齒焊接的 “理想選擇”，直接推動鋸切工具從 “能用” 向 “耐用、高效” 轉(zhuǎn)型。
|
