在銅件焊接作業(yè)中，220V 小型高頻焊機憑借便捷性與高效性，成為中小批量生產(chǎn)及現(xiàn)場加工的實用選擇。近期針對某銅件的焊接演示顯示，采用普通磷銅焊料，僅用 5 秒即可完成焊接，且強度達標，展現(xiàn)出良好的工藝適配性。

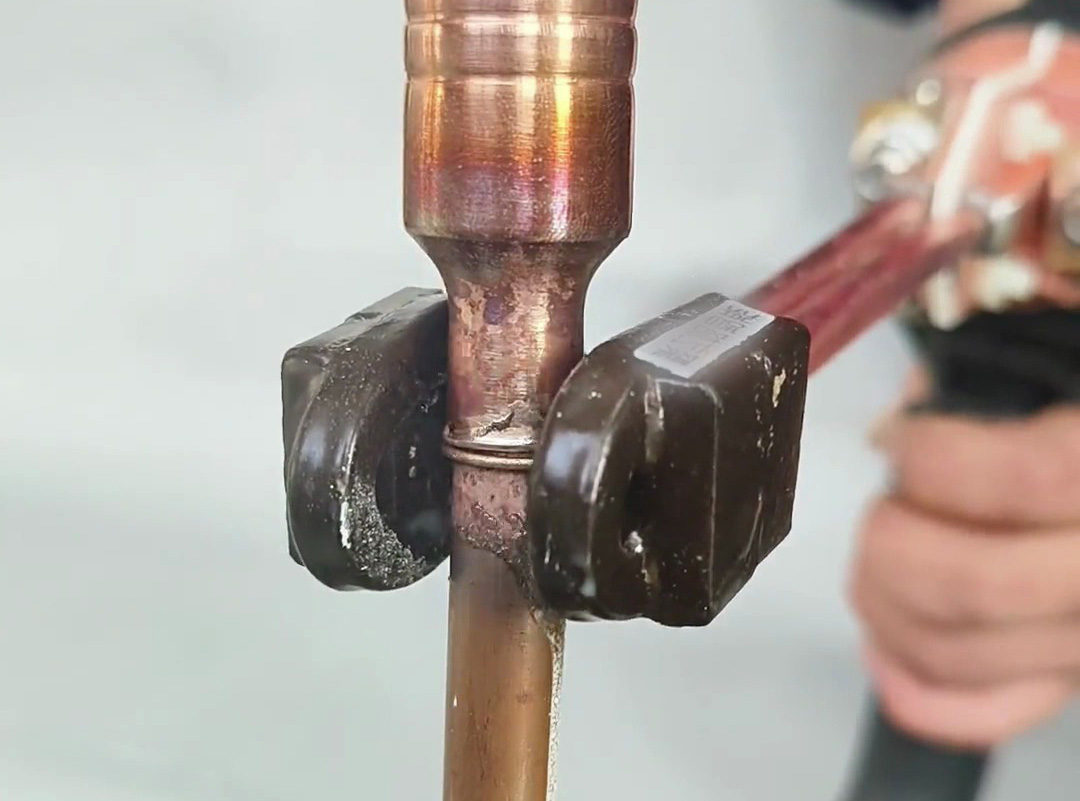

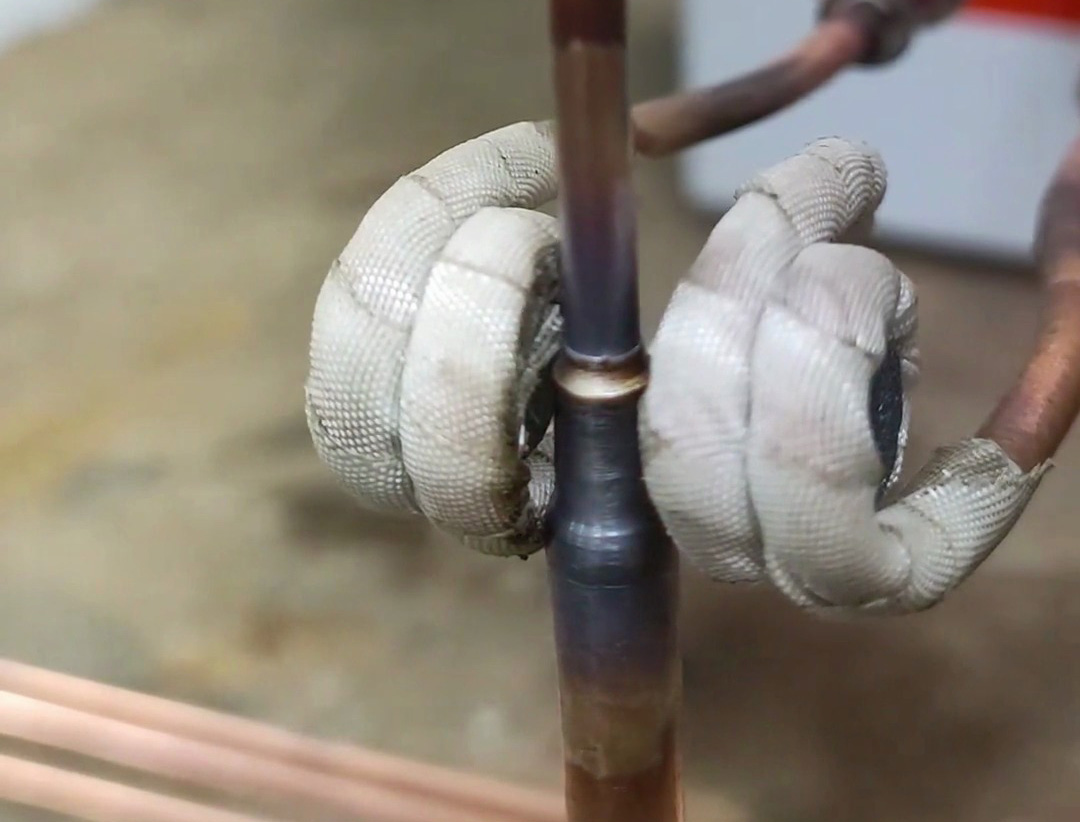

演示中，待焊銅件為常見紫銅材質(zhì)，對接間隙控制在 0.1mm 以內(nèi)。操作時，將磷銅焊料預(yù)置在接縫處，手持感應(yīng)線圈貼近焊接區(qū)，設(shè)備輸出高頻電流（頻率約 60kHz），通過渦流效應(yīng)使銅件局部快速升溫。從啟動設(shè)備到焊料完全熔融填充接縫，全程耗時 5 秒，冷卻后形成均勻焊點。

焊接強度檢測顯示，該接頭抗拉強度達到工藝標準要求，滿足一般銅質(zhì)管路、電子配件的使用需求。磷銅焊料在高頻加熱下流動性良好，焊縫無明顯氣孔或未熔合缺陷，經(jīng)壓力測試（0.6MPa 保壓 30 分鐘）無滲漏，密封性符合規(guī)范。

從效率來看，5 秒 / 件的焊接速度較傳統(tǒng)氣焊（約 15 秒 / 件）有顯著提升，尤其適合需連續(xù)作業(yè)的場景。設(shè)備采用 220V 家用電壓，無需額外布線，無論是車間固定工位還是現(xiàn)場維修，都能靈活部署。

操作中需注意線圈與工件的對位精度，確保磁場集中于焊接區(qū)，避免熱量分散導致焊料熔化不充分。對于不同厚度的銅件，可通過調(diào)節(jié)功率（3-5kW）適配：0.5mm 薄銅片用 3kW 功率，2mm 厚銅板可提升至 5kW，焊接時間相應(yīng)調(diào)整至 3-8 秒，以保證焊料充分浸潤。

這款小型高頻焊機在銅件焊接中的表現(xiàn)，兼顧了效率與質(zhì)量，尤其適合對作業(yè)環(huán)境、電壓條件有限制的場景。5 秒的焊接時長能否滿足實際需求，可根據(jù)具體生產(chǎn)節(jié)拍進一步驗證調(diào)整，但其展現(xiàn)的便捷性與工藝穩(wěn)定性，為銅件焊接提供了可行方案。
