在銅件加工領域，中小批量焊接需求對設備的靈活性與精度提出雙重要求。這款半自動銅件焊接設備通過 "人工上料 + 腳踏啟動 + 紅外控溫" 的組合設計，實現銅件焊接的標準化作業，尤其適合電子元件、制冷管路、五金配件等場景的銅材連接。
- 高頻焊接單元：
- 功率：3-10kW（可調），頻率 20-80kHz
- 感應線圈：定制式紫銅線圈（適配銅件直徑 Φ2-25mm）
- 控制系統：
- 紅外測溫儀：測溫范圍 200-1000℃，精度 ±5℃
- 腳踏開關：防誤觸設計，響應時間≤0.1 秒
- 工裝夾具：
- 人工上料 → 2. 腳踏啟動高頻加熱 → 3. 紅外監測溫度達標 → 4. 自動停止加熱 → 5. 人工下料
銅件在高頻磁場中因渦流效應快速升溫，當紅外測溫儀檢測到預設溫度（如銀釬焊 720℃）時，系統自動切斷電源，避免過燒。
| 銅件類型 | 規格 | 焊接時間 | 功率設置 | 焊接強度 |
|---|
| 銅管對接 | Φ12×1mm | 5-8 秒 | 5kW | 抗拉強度≥200MPa |
| 銅端子焊接 | 25mm2 導線 | 3-5 秒 | 3kW | 拉脫力≥50N |

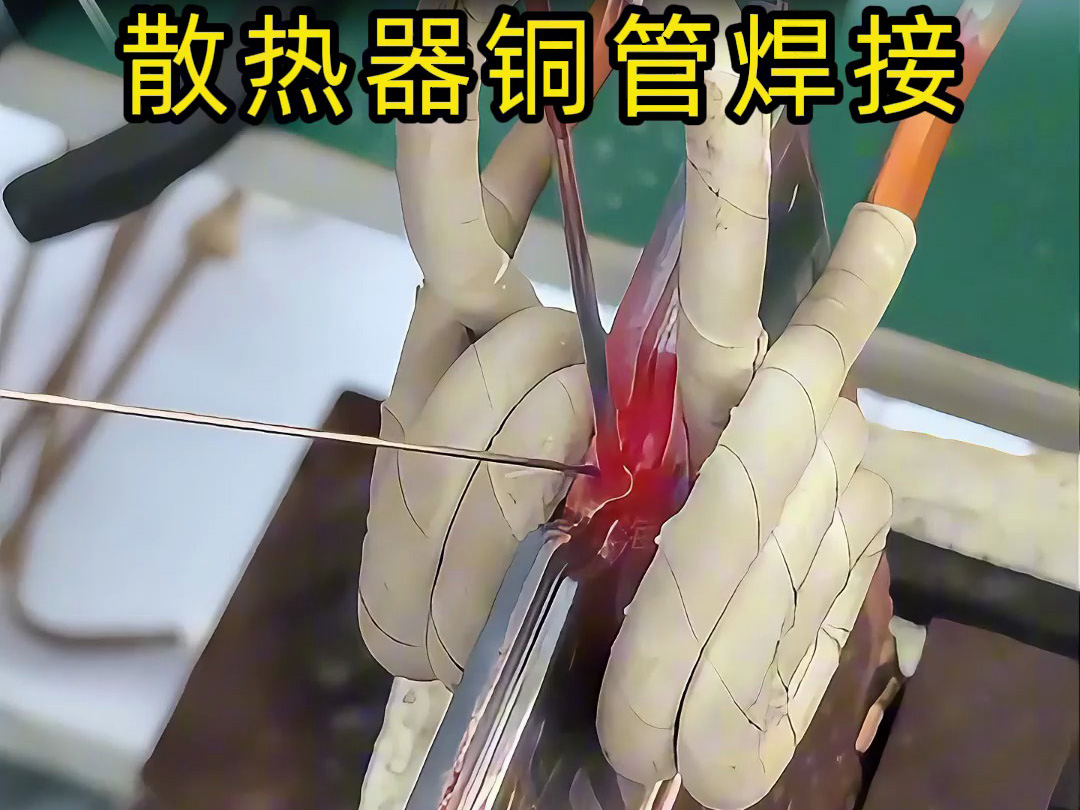

| 銅散熱器翅片 | 0.3mm 銅箔 | 2-3 秒 | 2kW | 熱阻≤0.5℃/W |
- 密封性：制冷銅管焊接后充 0.8MPa 氮氣，氣泡檢測合格率 99.5%
- 外觀：焊點光滑無毛刺，氧化層厚度≤0.01mm
- 金相：銅母材熱影響區≤0.3mm，晶粒未粗大
| 指標 | 半自動高頻焊接 | 手工火焰焊 | 全自動焊接線 |
|---|
| 人工成本 | 1 人操作 | 1 人熟練工 | 需專業調試人員 |
| 焊接一致性 | ±5℃溫控精度 | 依賴經驗 ±20℃ | 高（但柔性差） |
| 設備投資 | 5-8 萬元 | 1-2 萬元 | 20 萬元以上 |
| 換型效率 | 5 分鐘調整線圈 | 10 分鐘 | 30 分鐘 |
某連接器工廠使用 3kW 機型焊接銅端子，每日生產 8000 件，較手工烙鐵焊效率提升 3 倍，虛焊率從 5% 降至 0.8%，人工成本降低 60%。
售后維修場景中，設備體積小巧（600×500×700mm）便于攜帶，維修人員可在現場快速焊接 Φ6-16mm 銅管，單焊點耗時 8 秒，較傳統氧乙炔焊減少動火審批流程。
個體工坊用其焊接銅擺件，通過精確控溫避免銅材變色，焊點隱蔽性好，適配銀釬焊與銅磷焊等多種工藝，滿足定制化需求。
- 上料校準：銅件接口對齊，間隙控制在 0.05-0.1mm
- 參數預設：根據銅件厚度選擇功率（1mm 以下用 3kW，1-3mm 用 5kW）
- 溫度設定：銀釬焊設 720℃，銅磷焊設 850℃
- 下料檢查：目視焊點飽滿度，用萬用表檢測導通電阻（≤5mΩ）
- 每日：清潔線圈表面氧化層，檢查紅外測溫儀鏡頭
- 每周：測試腳踏開關靈敏度，水箱換水（去離子水最佳）
- 每月：校準溫控系統（誤差超過 ±10℃需調試）
該設備特別適合單日焊接量 500-5000 件的中小批量場景，如：
- 代加工廠：多品種銅件快速打樣，換型時間≤10 分鐘
- 科研實驗室：銅合金焊接工藝研究，可精確記錄溫度曲線
- 小型維修站：制冷、電子設備現場搶修，無需外接氣源
某銅件加工企業引入設備后，將小批量訂單（≤500 件）的交貨周期從 3 天縮短至 1 天，同時減少 2 名焊工配置，年節約成本約 8 萬元。如需了解設備對具體銅件的焊接效果，可提供工件樣品，我們將免費進行工藝測試并出具詳細報告。
|
