在均溫板、熱管及蒸汽室散熱器的制造過程中，焊接工藝直接影響散熱效率與設備可靠性。高頻焊接設備憑借高效加熱與精準控溫特性，成為小銅管與鼠尾板、VC 均熱板等部件連接的關鍵技術，同時在工業冷卻系統銅質管道焊接中也展現出良好適應性。
均溫板與熱管生產對焊接提出嚴苛要求：
- 密封性：需承受 0.8MPa 以上壓力測試，確保工質無泄漏；
- 熱阻控制：焊接區域熱阻需低于母材 1.2 倍，避免散熱瓶頸；
- 一致性：批量生產中焊點強度波動范圍≤5%。
高頻焊接設備通過電磁感應加熱原理，可在 3-8 秒內將焊接部位升溫至銀釬焊溫度（約 720℃），配合定制感應線圈實現局部精準加熱，減少熱影響區至 3mm 以內，滿足散熱部件對焊接精度的需求。
某電子散熱器廠生產案例：

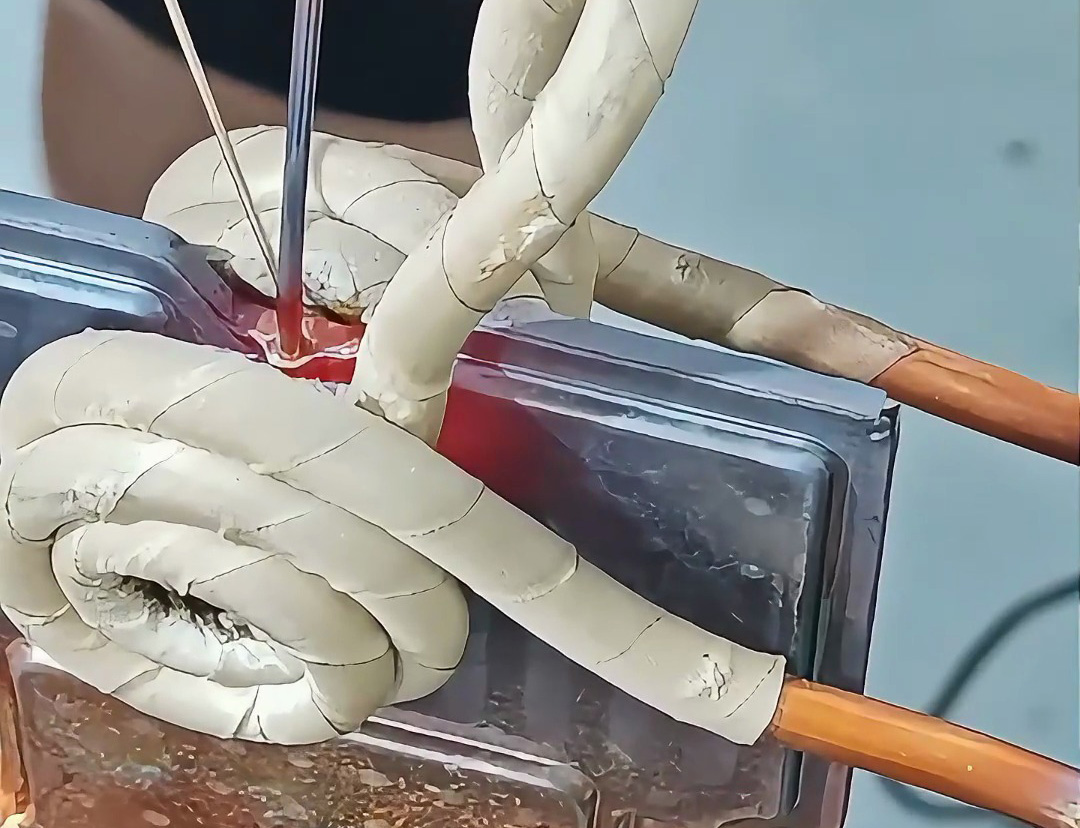

- 焊接對象：0.3mm 厚銅質 VC 均熱板與 φ3mm 小銅管
- 設備參數：功率 5kW，頻率 80KHz，加熱時間 5 秒
- 工藝效果：氦質譜檢漏顯示泄漏率＜1×10?? Pa?m3/s，熱阻增加僅 0.05℃/W
汽車發動機散熱器制造中：
- 工藝要點：采用多工位高頻焊接設備，同步完成 8 根熱管與鼠尾板焊接
- 效率數據：單機每小時處理 400 組，較傳統火焰焊效率提升 3 倍

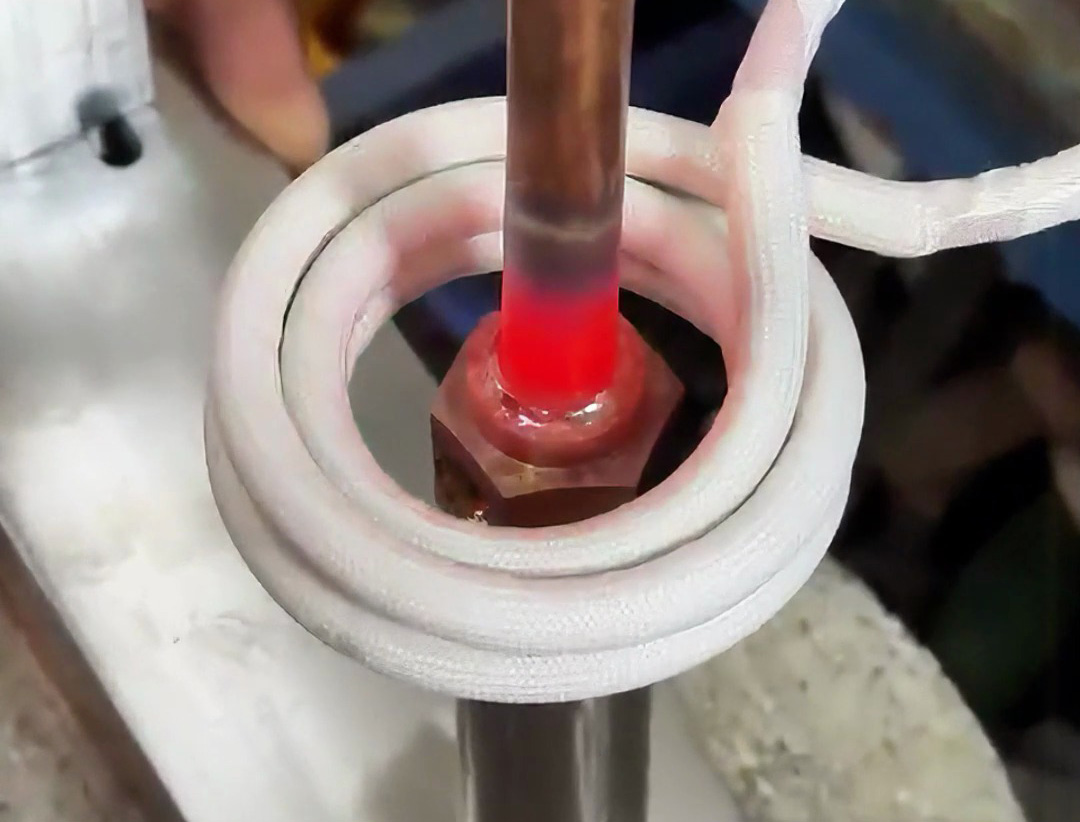

在高壓液冷系統中，高頻焊接用于連接 φ25mm 銅管道：
- 質量標準：通過 1.6MPa 水壓測試，保壓 5 分鐘無滲漏
- 優勢體現：熱影響區小，避免管道變形影響流體阻力特性
對于高溫（＞200℃）、高壓工況下的銅質散熱器與管道焊接，高頻焊接具備顯著優勢：
- 材料兼容性：適配紫銅、黃銅等多種銅合金焊接；
- 工藝穩定性：通過 PLC 閉環控制，自動調節功率與加熱時間；
- 結構適應性：可完成直管、彎管、T 型接頭等復雜結構焊接。
某數據中心液冷系統項目中，采用高頻焊接技術連接 2000 米銅質管道，焊接一次合格率達 99.2%，系統運行半年后未出現泄漏問題。
- 焊前處理：焊接面需通過噴砂處理，粗糙度 Ra≤1.6μm；
- 參數校準：每周使用標準試片測試加熱曲線，偏差超過 ±5% 時重新調試；
- 檢測流程：100% 氣密性檢測，輔以金相顯微鏡觀察焊點熔合狀態。
高頻焊接設備通過高效、精準的工藝特性，有效解決了散熱部件與工業冷卻系統的焊接難題，為電子、汽車、數據中心等領域的散熱產品生產提供可靠技術支持。
|
