海拓高頻淬火機(jī)：菜刀刀刃強(qiáng)化的現(xiàn)代工藝之選，重塑傳統(tǒng)刀具制造

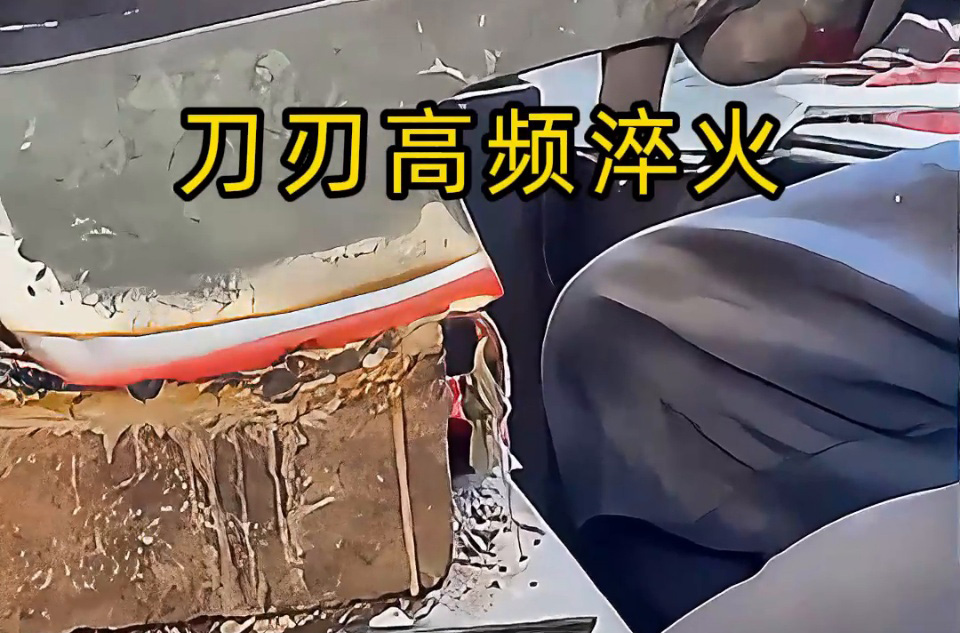

您當(dāng)前看到的 “工人使用海拓高頻淬火機(jī)對菜刀刀刃淬火熱處理” 場景，并非簡單的設(shè)備應(yīng)用，而是現(xiàn)代感應(yīng)加熱技術(shù)與傳統(tǒng)刀具制造的深度融合—— 通過高頻淬火的 “精準(zhǔn)、高效、環(huán)?！?特性，解決了傳統(tǒng)刀刃強(qiáng)化工藝的諸多痛點(diǎn)，為中高端廚刀、手工刀具、農(nóng)具等產(chǎn)品的刀刃性能提升提供了可靠方案，成為刀具制造領(lǐng)域升級的關(guān)鍵工藝。

• 告別 “加熱不均”，實(shí)現(xiàn)刀刃精準(zhǔn)強(qiáng)化
  傳統(tǒng)火焰淬火依賴工人手持焊槍對準(zhǔn)刀刃加熱，易因操作手法差異導(dǎo)致刀刃局部過熱（如刃口某點(diǎn)溫度過高導(dǎo)致晶粒粗大）或加熱不足（如刃根處未達(dá)到淬火溫度），最終出現(xiàn)刀刃硬度不均、部分區(qū)域易卷刃的問題；整體爐中加熱則會讓菜刀整體受熱，雖能保證刀刃硬度，但刀身（非刃口區(qū)域）會因淬火失去韌性，使用時易從刀身彎折。
  海拓高頻淬火機(jī)通過 “局部靶向加熱” 解決這一問題：工人只需將定制的扁平感應(yīng)線圈貼近菜刀刀刃（僅覆蓋刃口 1-2mm 寬的關(guān)鍵區(qū)域），高頻電流產(chǎn)生的交變磁場僅作用于刀刃表層，使刃口快速升溫至奧氏體化溫度（約 850-900℃），而刀身溫度始終低于 200℃，完全保留原有的韌性。同時，設(shè)備配備的溫度傳感器可實(shí)時監(jiān)測刃口溫度，確保每一段刃口的加熱均勻性，淬火后刀刃硬度偏差可控制在 ±2HRC 內(nèi)（通常達(dá) HRC55-58），完美適配廚刀 “刃口耐磨、刀身抗沖擊” 的使用需求。
• 擺脫 “低效高耗”，提升刀具制造效率
  傳統(tǒng)火焰淬火單把菜刀的加熱 + 冷卻流程需 5-8 分鐘，且加熱過程中火焰熱量大量散失，能源利用率不足 30%；整體爐中加熱則需先將爐體預(yù)熱至目標(biāo)溫度（耗時 1-2 小時），單次可處理多把菜刀，但從升溫到冷卻的完整周期仍需 30 分鐘以上，難以應(yīng)對小批量、多規(guī)格的刀具生產(chǎn)需求。
  海拓高頻淬火機(jī)的 “快速加熱” 特性大幅提升效率：單把菜刀刀刃的淬火全過程（加熱 + 冷卻）僅需 20-30 秒，較火焰淬火效率提升 10-15 倍；且熱量直接作用于刀刃，能源轉(zhuǎn)化率達(dá) 85% 以上，較傳統(tǒng)工藝節(jié)能 40%-50%。對于中高端廚刀的批量生產(chǎn)，可將設(shè)備與簡易輸送機(jī)構(gòu)搭配，實(shí)現(xiàn) “上料 - 定位 - 淬火 - 下料” 的半自動化流程，單小時可處理 150-200 把菜刀，兼顧效率與成本。
• 避免 “污染損耗”，契合環(huán)保制造需求
  傳統(tǒng)火焰淬火需使用乙炔、丙烷等燃?xì)猓訜徇^程中會產(chǎn)生廢氣（如二氧化碳、氮氧化物），污染車間環(huán)境；整體爐中加熱若采用燃煤或燃油加熱，同樣存在廢氣排放問題。此外，火焰淬火時刃口易因與空氣接觸時間過長產(chǎn)生氧化皮，后續(xù)需額外增加打磨工序，導(dǎo)致刀刃材料損耗（約 0.1-0.2mm）。
  海拓高頻淬火機(jī)采用電加熱模式，全程無廢氣排放，契合現(xiàn)代制造業(yè)的環(huán)保要求；且高頻加熱速度快，刃口在高溫區(qū)停留時間短（僅幾秒），氧化皮生成量極少（幾乎可忽略），無需額外打磨即可保證刀刃光潔度，減少材料損耗，尤其適合不銹鋼、高碳鋼等優(yōu)質(zhì)刀具材料的淬火處理。

從應(yīng)用場景來看，該工藝已深度適配不同類型刀具的生產(chǎn)需求：在中高端廚刀制造中，通過高頻淬火可精準(zhǔn)控制刀刃淬硬層深度（0.3-0.5mm），確保廚刀既鋒利耐磨，又能輕松應(yīng)對砍骨、切片等不同使用場景；在手工刀具（如手工鍛打菜刀）領(lǐng)域，工匠可通過高頻淬火靈活調(diào)整刃口硬度，打造 “刃口鋒利度高、保持性強(qiáng)” 的特色刀具；在農(nóng)具刀具（如割草刀、柴刀）生產(chǎn)中，高頻淬火的高硬度刃口能抵御雜草、樹枝的磨損，延長農(nóng)具使用壽命。
